在电力系统的仿真分析中，断线故障（openconductorfault）是一种不可忽视的非对称故障形式，它常常发生在导线腐蚀、连接松动、雷击或风灾之后，对系统的电压稳定性、电流路径以及保护策略产生重大影响。相比短路而言，断线故障更隐蔽、诊断更难，但后果同样严重。本文将围绕PSCAD如何模拟断线故障PSCAD怎么分析断线故障的影响展开系统讲解，并结合实际应用场景提供配置建议。

　　一、PSCAD如何模拟断线故障

　　在PSCAD中，断线并不像短路那样直接提供专门的“OpenCircuit”元件，但通过巧妙的组合元件和控制逻辑，可以非常精确地模拟导线中某一相或多相的断开情况。

　　1.利用开关元件模拟线路断开

　　最常用的方式是使用“Breaker（断路器）”元件来模拟断线情况。Breaker可以在设定的时间打开某一条线路，模拟导体断裂或接点脱落：

　　在要模拟断线的位置插入一个Breaker；

　　将该Breaker串联在线路或母线的对应相导线上；

　　设置其初始状态为“闭合”；

　　在仿真一定时间（例如0.5s）后由控制信号触发“断开”动作。

　　如果希望只断开某一相（如A相），则只需将Breaker布置在A相导线上，其他相保持连通，即可模拟单相断线故障。

　　2.通过“控制逻辑+断路器”实现动态断线

　　借助“StepFunction”或“Timer”逻辑模块，可以设置故障的发生时间。比如：

　　使用Step模块在0.4秒时输出一个高电平；

　　连接至Breaker的控制端口；

　　实现断线在特定时间瞬间发生，适用于暂态过程分析。

　　3.使用电阻代替线路断开以避免数值震荡

　　直接断开电路在仿真中容易导致数值不稳定，PSCAD用户常用一个非常大的电阻（如10^6Ω）代替“开路”状态。这种方式更温和稳定：

　　将一个大电阻并联或串联在线路上；

　　使用Breaker控制其投入与否；

　　开路时投入电阻，形成“伪开路”但电流极小。

　　4.多相断线场景模拟

　　对于多相断线情况，只需将多个断路器分别插入A、B、C相，设定同一触发时间即可。例如：

　　模拟双回路断线；

　　模拟风力发电机一相断线后的电流失衡。

　　5.特殊情况下的负载侧断线模拟

　　不仅电源侧或中继线可以断开，也可在负载端插入Breaker或高阻抗，模拟终端开路状态，如：

　　单台电动机与母线断连；

　　某一支路突发断路造成系统不平衡。

　　二、PSCAD怎么分析断线故障的影响

　　断线故障虽然不会产生大电流，但其对系统电压、电流不对称性、电能质量、保护策略等方面的影响极其复杂。PSCAD能提供详尽的波形观察和分析能力，帮助用户识别这些细节。

　　1.电压波动与系统不平衡分析

　　断线故障会造成：

　　局部电压骤降或漂移；

　　三相电压失衡；

　　无功功率剧烈波动，影响发电机端稳定。

　　使用Scope观察各节点的电压波形，配合三相向量图功能，能准确判断断线位置和故障类型。

　　2.零序电流与负序电流的激增

　　断线故障会导致非对称运行，从而产生负序电流和零序电流：

　　可在仿真中引入对称分量计算模块；

　　利用公式或内置模块拆分相量，分析系统非对称度；

　　是检测断线或判断保护动作依据的重要手段。

　　3.设备跳闸或误动作风险评估

　　电压不平衡、电流突变可能引发：

　　电动机转矩波动甚至停机；

　　继电保护误动作，如过流、低电压保护提前跳闸；

　　逆变器系统频繁切换运行状态，影响稳定性。

　　通过仿真响应曲线与保护逻辑响应时序比对，可以评估装置是否耐受该类扰动。

　　4.电能质量与谐波分析

　　断线故障在某些场景下可能诱发：

　　谐波电流激增；

　　零序电压传播至其他母线；

　　高频震荡，影响邻近通信系统。

　　在仿真后期可导出数据至FFT分析工具进行频谱评估，判断是否满足电能质量标准。

　　5.对系统保护策略的验证与优化

　　断线仿真常用于以下测试场景：

　　检查是否存在保护死区；

　　验证零序电流保护的选择性；

　　判断断线是否引发系统不稳定或电压崩溃。

　　可搭配保护动作模块（如OvercurrentRelay、UndervoltageRelay）完成完整故障链条仿真。

　　三、断线仿真在PSCAD中的高级应用

　　断线故障虽然在常规仿真中不如短路频繁出现，但在以下几种情况下具有重要意义：

　　1.微电网或孤岛系统的负荷丢失测试

　　模拟关键负载支路断线，看主机组是否稳定；

　　分析能量分配不均是否引发供电断续。

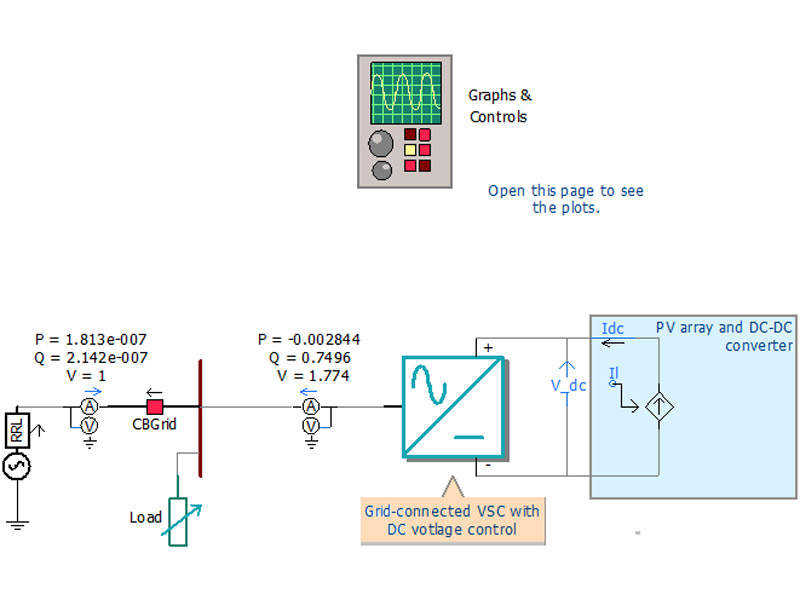

　　2.分布式光伏系统中逆变器失联分析

　　模拟单个逆变器与主系统断线；

　　判断是否触发并网检测（如LoM）；

　　3.风电或变频器驱动电机中的接触不良

　　特别适合评估“断续接触”导致的周期性电流波动；

　　可配合扰动源、干扰负载等建模复杂现象。

　　4.用于电缆寿命测试仿真场景

　　长距离电缆中间断线，分析接地或其他异常响应；

　　可联动热效应、电磁干扰模块实现多物理场模拟。

　　结语

　　通过本文的讲解，相信你已对PSCAD如何模拟断线故障PSCAD怎么分析断线故障的影响有了系统、深入的理解。从建模技巧到响应分析，从参数配置到保护动作逻辑，断线仿真在现代电力系统分析中正扮演着愈加重要的角色。掌握这些关键技能，不仅有助于提升工程仿真质量，也为电力设备稳定运行与故障诊断提供坚实的支撑。
