随着电力系统的复杂性不断提升，电力工程师需要更精确、更直观的仿真工具来验证系统运行的稳定性和安全性。PSCAD（Power Systems Computer Aided Design）作为一款强大的实时电磁暂态仿真软件，不仅擅长模拟故障、电压跌落、电能质量等瞬态问题，也支持对系统静态运行状态进行详细评估。本文将围绕“PSCAD软件如何搭建电力系统潮流模型”和“PSCAD怎么进行潮流计算”两个核心问题，详细介绍如何在PSCAD中构建稳态分析系统，并进行潮流计算和验证，帮助工程师构建可靠的系统设计流程。
一、PSCAD软件如何搭建电力系统潮流模型
电力潮流计算是分析电力系统电压、电流、有功和无功功率分布的基础性任务。在PSCAD中，要构建潮流模型，需要结合模块的选择、系统拓扑建模和初始参数设定进行完整配置。
1. 系统拓扑结构设计
打开PSCAD项目，新建一个空白的Case；

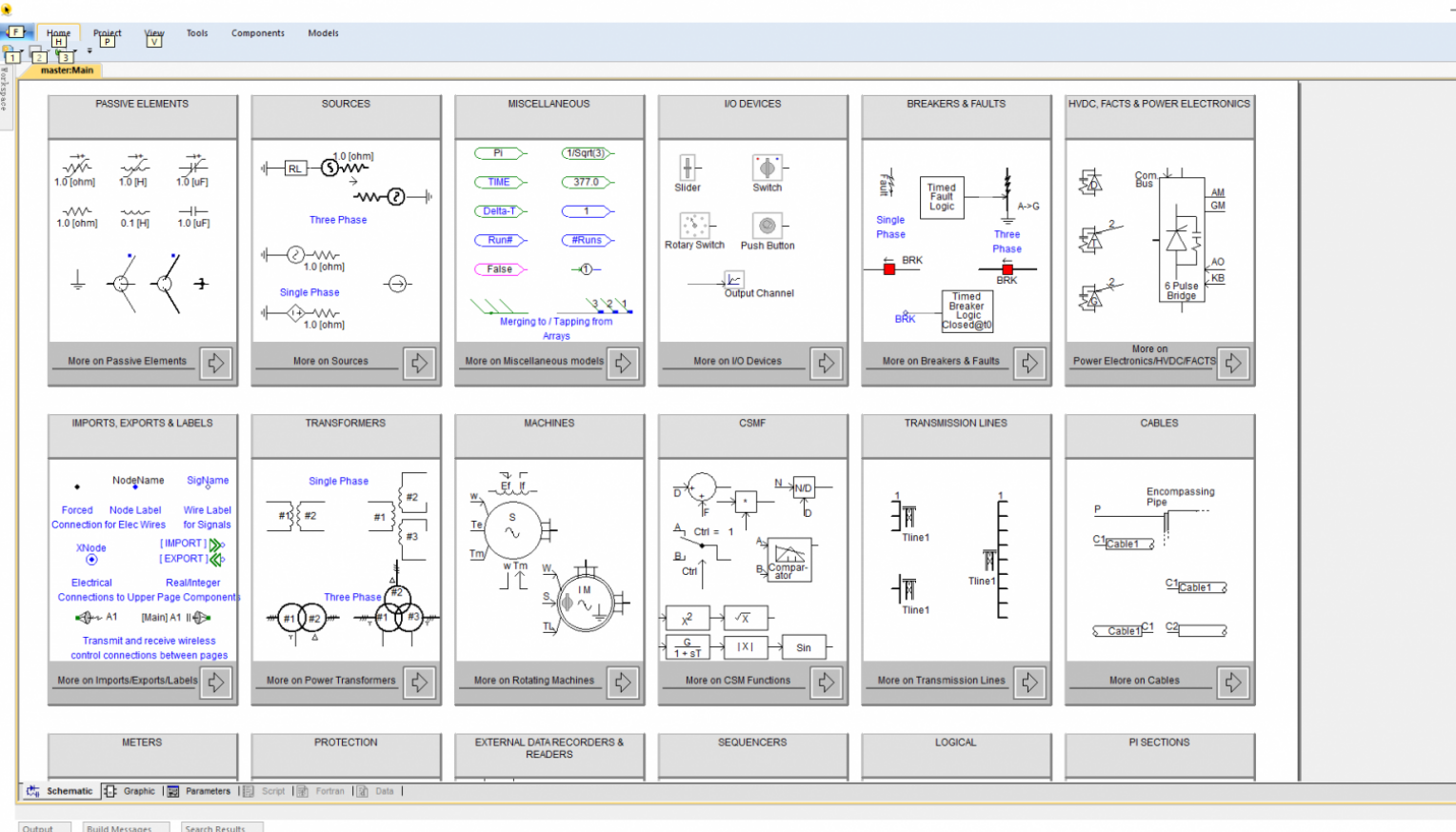

使用**母线（Bus）**模块搭建系统主干，PSCAD支持无限母线、节点母线、接地母线等多种类型；
使用输电线（Transmission Line）、变压器（Transformer）和断路器（Breaker）构建连接结构，形成完整的网络框图；
引入负载（Load）模块，如定功率负载、阻抗负载等，设定各节点的用电需求；
添加**发电机（Synchronous Machine）**或电源节点（如稳压源、电压源）模拟电力输入端。

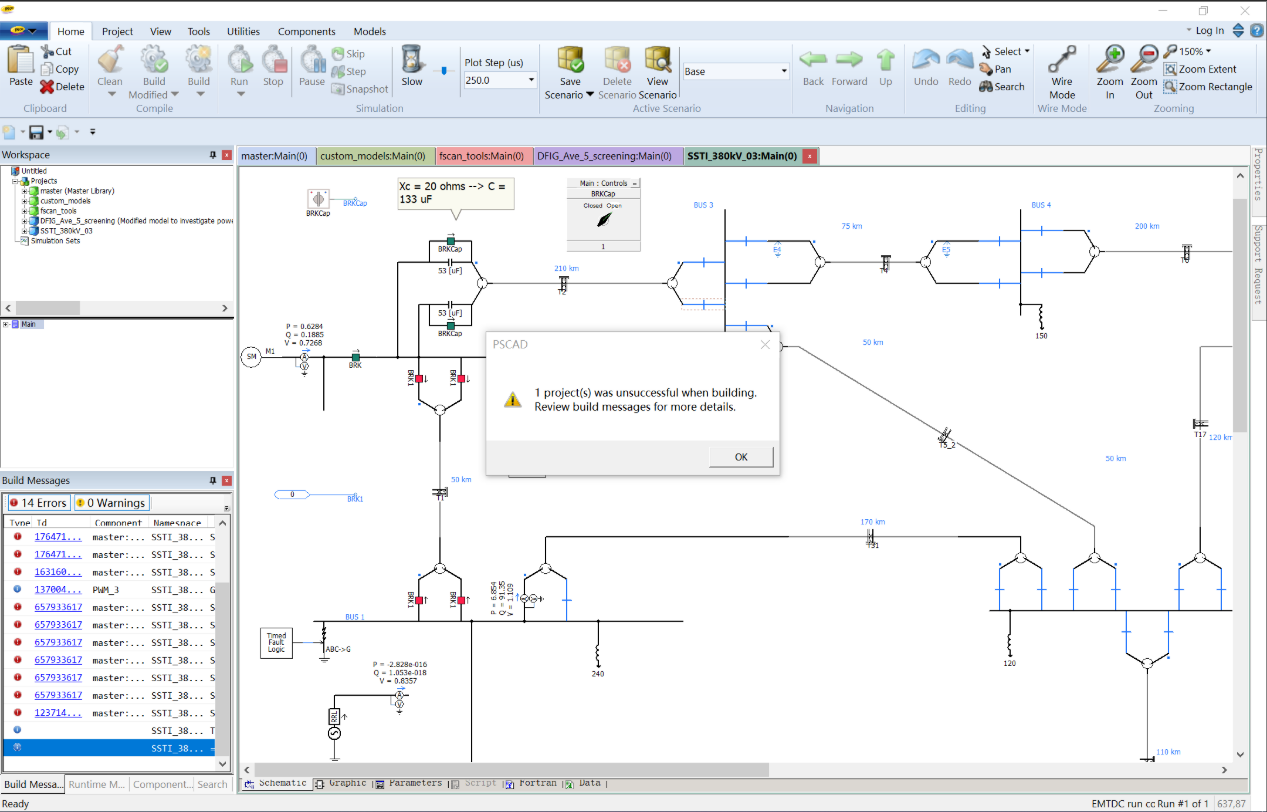

构建完成后，应保持各节点逻辑连通，保证电气拓扑闭合无误。此时模型已经具备进行潮流分析的基本结构。
2. 模块参数配置
对于发电机模块，设定其定电压或定功率模式，以及对应的有功/无功能力；
对于负载模块，可设定功率因数、负载阻抗或使用复功率直接设置；
对于变压器模块，必须准确设置变比、阻抗、额定容量等关键参数；
所有母线应有明确编号，以便后续潮流计算中标识节点电压；
若模型中使用同步发电机，应接入励磁系统以保持其电压控制稳定性。
这些初始参数将成为潮流计算的输入数据，直接影响计算结果的准确性。
3. 添加监测与测量模块
为了查看潮流结果，应在系统关键节点插入以下测量模块：
电压测量模块（Voltage Monitor）：监视各母线的电压幅值；
电流测量模块（Current Monitor）：测量支路电流或负载支路电流；
功率测量模块（Power Meter）：测量有功、无功、视在功率；
波形显示器（Graph/Scope）：用于实时绘图和数值展示。
二、PSCAD怎么进行潮流计算
PSCAD虽然以电磁暂态为主，但通过巧妙配置和稳态计算技巧，也可以完成潮流分析，主要方式如下：
1. 利用稳态运行结果近似代替潮流结果
设置仿真初始状态为稳态（电压稳定、电流平衡）；
在仿真前设定各模块的初始运行点（如同步机的初始转速、电压幅值等）；
运行仿真约0.1s至0.5s，通过观察电压、电流及功率变化判断系统是否达到稳态；
读取各母线的电压幅值和相位角，即可获得对应潮流数据；
配合Scope测量模块输出稳态数据，截取特定时间点分析。
这种方式虽然不是真正意义上的潮流求解器，但已可满足中小规模系统潮流验证需求。
2. 配合外部计算工具辅助求解潮流
由于PSCAD原生不自带类似于PowerWorld、DIgSILENT PowerFactory中的潮流求解模块，工程师也可以采用PSCAD+MATLAB或Python联合求解方式：
利用PSCAD输出完整的系统参数和拓扑信息（导出为文本或CSV格式）；
在MATLAB中使用潮流求解算法（如牛顿-拉夫森、直流潮流）计算节点电压、电流和功率；
将求解结果回写至PSCAD中进行仿真验证或动态仿真对比；
也可通过OpenDSS、PYPower等工具接口嵌入进行更复杂的潮流场景模拟。
3. 通过分段仿真方式逼近潮流运行点
将系统中全部负载设置为“启动电流=0”并逐步增加；
使用多段仿真方式，从“空载”状态运行至“全负荷”状态；
通过记录每个阶段的电压和电流，建立潮流变化趋势；
适用于分析负荷增长带来的潮流变化、不平衡负荷分析等特殊场景。
技巧：建议开启“Steady-State Initialization”选项，以确保系统在仿真启动时就尽量接近电压与频率平衡点，从而提高潮流分析的效率与准确性。
三、使用PSCAD分析潮流分布对电网稳定性的影响
完成潮流建模和仿真后，工程师通常需要进一步评估潮流分布对系统整体稳定性的影响。PSCAD可以配合故障仿真、保护动作和动态响应分析实现更全面的系统评价。
1. 分析系统中潮流集中区域
观察哪一段输电线路电流最大；
分析高负荷母线电压是否低于运行限值；
检查是否存在逆功率流或潮流方向频繁变化。
通过分析这些数据，可以评估系统运行“瓶颈”位置，为电网重构或设备升级提供依据。
2. 扩展负荷场景验证系统极限
逐步增大某个区域负载功率，观察电压下降趋势；
模拟不同负荷侧功率因数变化（感性/容性）；
观察并记录潮流重分布情况，寻找稳定性临界点。
3. 配合暂态故障判断潮流波动影响
添加三相短路、接地故障等突发情况；
分析故障前后潮流重分布以及系统恢复过程；
判断是否存在电压/电流越限、振荡等失稳问题。
这种“潮流+暂态+保护”的组合仿真手段，是当前配网及输电系统设计的重要验证手段。
总结
PSCAD软件如何搭建电力系统潮流模型 PSCAD怎么进行潮流计算这两个问题的解答核心在于：PSCAD虽然本质是一款电磁暂态仿真工具，但通过拓扑建模、参数设定与稳态初始状态配置，完全可以实现准潮流计算与分析。在大型系统中，还可与MATLAB等外部计算平台联合使用，实现完整潮流求解流程。同时，潮流仿真不仅仅是数据计算，更重要的是分析其对系统稳定性、电压控制和功率调配的影响，进而优化电网设计与调度策略。未来，随着PSCAD功能模块不断完善，其在潮流分析方面的作用将更加不可替代。
