在现代电力系统建模与仿真领域中，PSCAD（Power Systems Computer Aided Design）是一款广泛应用于电力系统动态模拟、电能质量分析、控制策略验证等方面的仿真软件。随着对实时性、精确性与硬件交互性的需求不断提高，PSCAD也逐渐从纯软件建模走向与实时仿真平台的深度集成。本文围绕两个关键问题展开分析：PSCAD软件如何实现实时仿真、PSCAD如何配置实时仿真的硬件，旨在为电力工程师、自动化测试团队和研究人员提供系统性的实战指导。

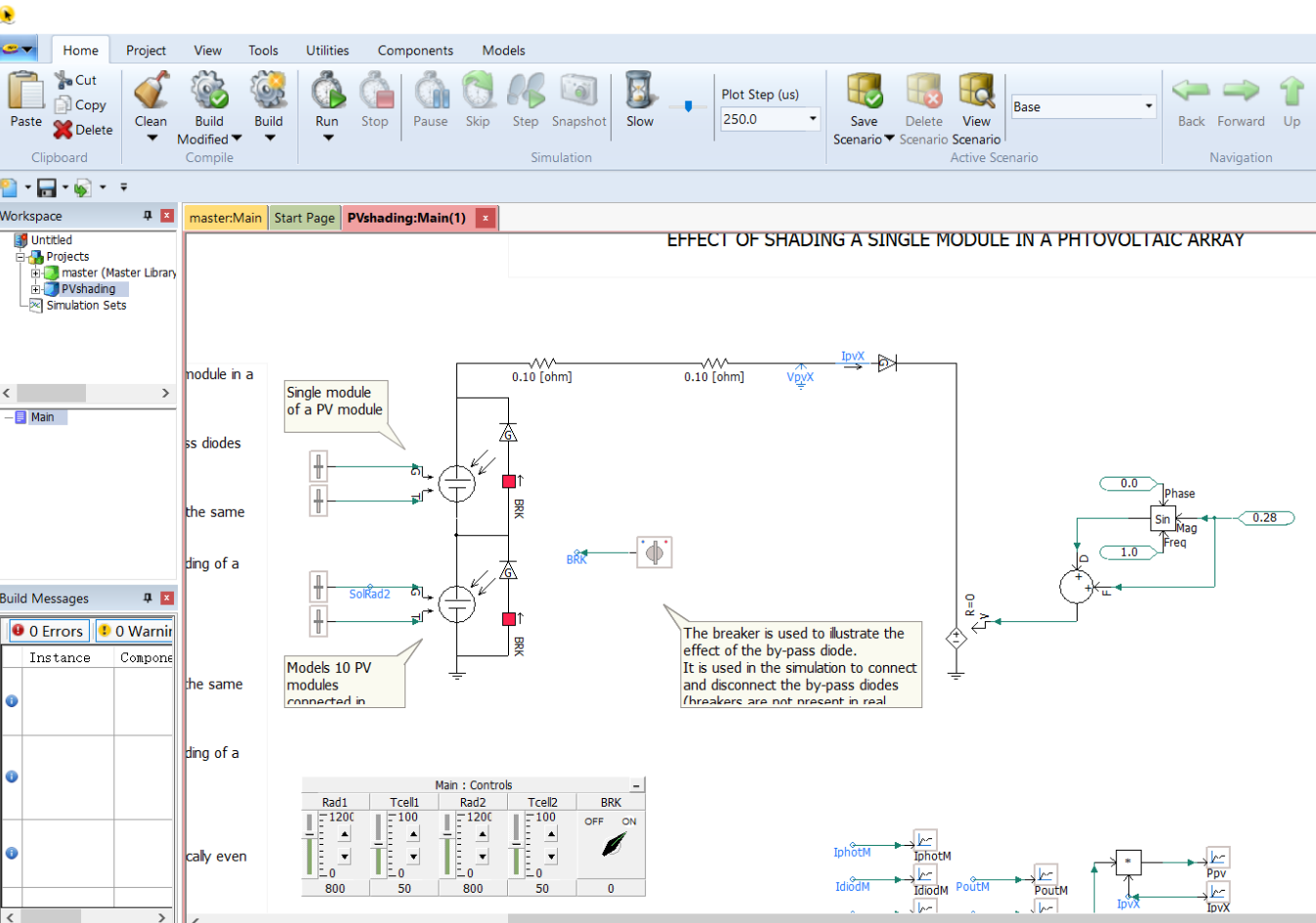

一、PSCAD软件如何实现实时仿真

PSCAD本质上是基于EMTDC（Electromagnetic Transients including DC）引擎的离线仿真工具，它主要处理瞬态电磁过程，精度极高。然而传统仿真以“时间步进 + 后处理”的方式进行，不具备实时运行能力。为满足实时性需求，用户需将PSCAD模型迁移或适配至支持实时计算的平台，如RTDS、OPAL-RT、Typhoon HIL等。

1. 通过RTDS平台实现PSCAD实时仿真

RTDS（Real-Time Digital Simulator）是全球领先的实时电力系统仿真器，与PSCAD存在天然的兼容性——因为两者均由Manitoba Hydro International开发。实现流程如下：

建模阶段：在PSCAD中完成电力系统建模与验证，确保逻辑正确；

导出网络：使用PSCAD的RTDS Export模块，将模型中符合实时要求的电气网络导出为RTDS-RSCAD可识别格式；

代码适配：复杂控制模块可用FORTRAN/C/C++手工重写，使其满足RTDS的实时性要求；

在RTDS中运行：导入到RTDS-RSCAD软件中进行编译、调度，并部署到GTNETx2硬件进行实时运算；

数据接口交互：通过GTIO、GTFPGA模块实现外部信号采集和控制量输出。

这种方式优势是高精度与高同步性，适合用于微电网、继电保护、自适应控制策略等高时效性仿真。

2. 使用OPAL-RT平台进行实时计算

OPAL-RT是一种基于通用x86/FPGA平台的实时仿真系统，与PSCAD间没有直接兼容模块，但可以通过模型转写实现功能迁移：

将PSCAD模型重建至Simulink中（OPAL-RT支持Matlab/Simulink仿真）；

仿真功能验证无误后，将Simulink模型部署至RT-LAB环境；

通过OPAL硬件平台运行并实时输出数据；

复杂组件如VSC、FACTS控制器也可通过FPGA加速。

适用于控制系统快速原型开发、HIL硬件在环仿真等实时控制验证场景。

3. 跨平台实时接口方案

对于没有实时平台的场景，可通过OPC、Modbus、UDP/IP等通信协议，使PSCAD与PLC、嵌入式板卡、仿真仪器进行伪实时联动。虽然不能达到纳秒级实时精度，但仍能满足多种监控反馈系统或慢速过程仿真要求。

二、PSCAD如何配置实时仿真的硬件

实现PSCAD实时仿真不仅需要软件模型迁移，更关键的是硬件平台的支持与配置策略。不同项目对实时性、交互性、计算强度的要求不同，对应的硬件平台选择也有所区别。

1. 高端实时仿真平台推荐

RTDS系统：专为PSCAD量身定制，具有极佳的兼容性。其NovaCor平台支持多核并行，配套GTFPGA模块可实现复杂非线性元件实时仿真。

OPAL-RT OP5700系列：支持FPGA与CPU混合架构，可加载复杂分布式电源系统、FACTS控制器。

Typhoon HIL：以电力电子为核心，适合SiC/MOSFET高速开关元件实时控制，轻量级HIL测试优选。

2. 典型硬件配置方案

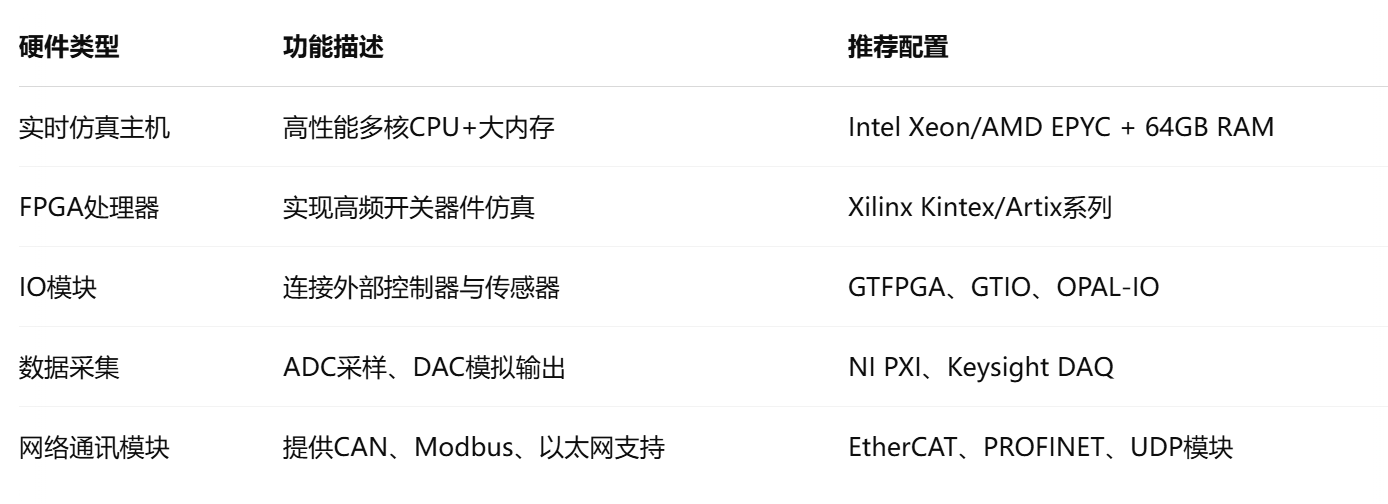

注意：不同厂商之间的模块接口不完全通用，部署前需检查IO延迟、通信协议支持、以及与PSCAD或其重建平台的兼容性。

3. 建议配置与性能建议

对于仿真步长要求低于50μs的场景，建议使用FPGA并行处理架构；

控制信号延迟控制在2ms以内为佳；

电力电子高速切换建议使用固定步长+RTOS操作系统优化；

多端口实时IO需求可使用PXI扩展槽+同步控制器组合部署。

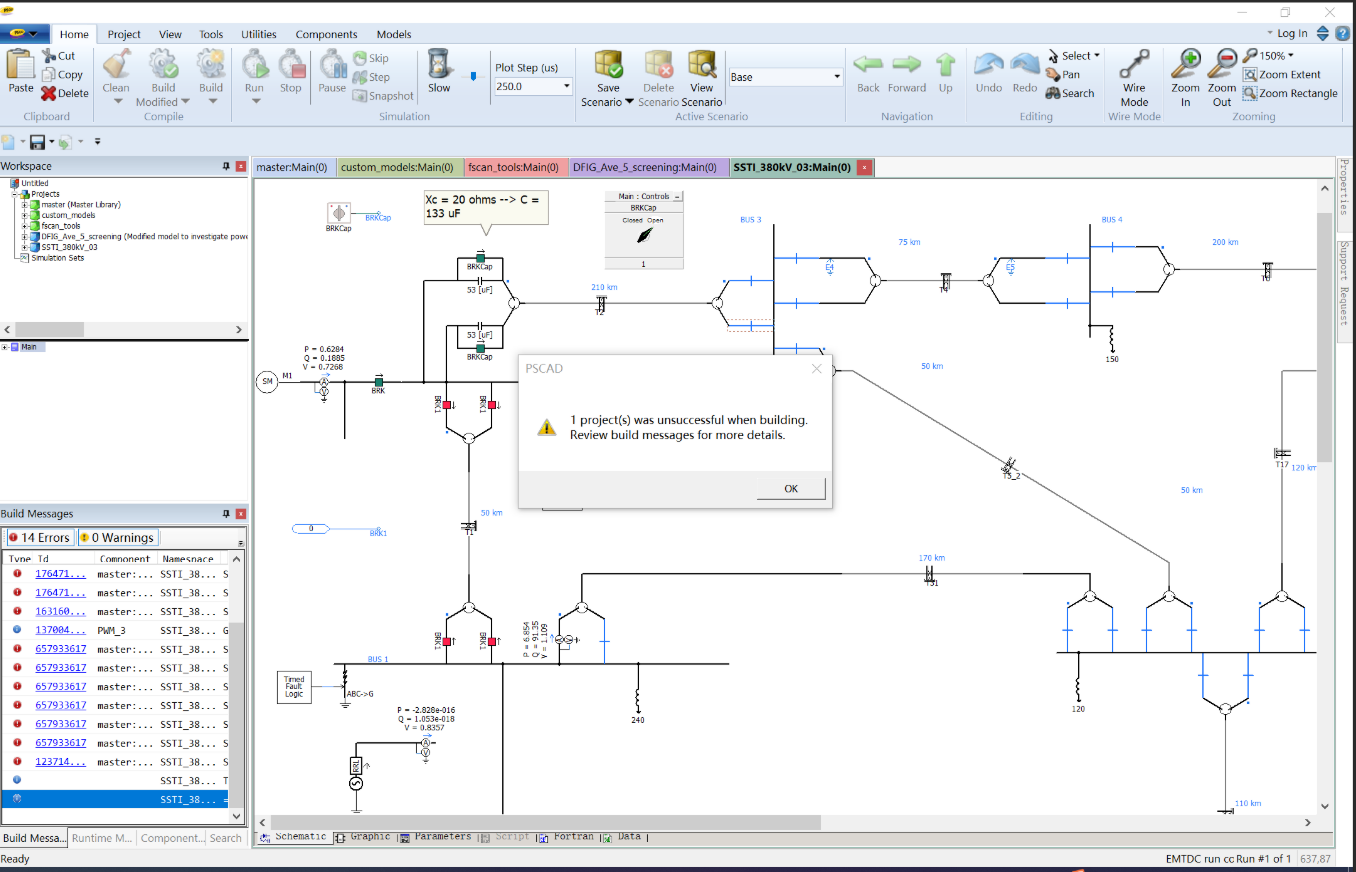

三、从PSCAD离线仿真迁移到实时仿真的注意事项

将一个基于PSCAD的仿真模型平滑迁移至实时平台并非一键操作，而是需要对模型结构、运算逻辑、数据交互策略进行适配与精简。

1. 删除不支持的离散函数块

PSCAD模型中包含大量非实时函数块，如Plot、Timer、开关逻辑、非连续控制器等，这些在实时平台上可能无效。建议使用以下替代方式：

Plot → 写入缓冲区 → 外部读取实时数据；

Timer → 使用状态机或脚本逻辑模拟时间控制；

非线性控制器 → 使用查表或逻辑判断控制输出。

2. 精简网络规模

实时仿真对每步计算时间要求极高，过大的网络会造成死机或延迟。因此：

将次要支路合并或等效化；

使用π型、T型等简化结构；

模型划分为多个子区域，并在实时系统中进行局部加载。

3. 提前规划输入输出接口

提前确认仿真模型需要的：

物理输入（如母线电压、开关信号）；

物理输出（如控制量、触发信号）；

数字信号接口（如CAN、Modbus）；

模拟采样通道（用于实时图像反馈、工况识别等）。

总结

PSCAD软件如何实现实时仿真 PSCAD如何配置实时仿真的硬件，是当前电力系统仿真转型升级中的重要课题。通过将PSCAD模型迁移至RTDS、OPAL-RT等实时平台，并结合合适的I/O控制器、处理芯片、数据通信模块，即可构建从软件建模到实物响应的全流程闭环系统。在实际部署过程中，务必关注模型适配、接口规划、仿真步长控制及硬件兼容性，只有系统性构建，才能发挥实时仿真的全部优势。
