电力系统暂态仿真是研究电网动态行为、设备保护策略及新能源并网稳定性的核心技术手段。作为全球领先的电磁暂态仿真软件，PSCAD （PowerSystemsComputerAidedDesign）以其高精度求解能力与可视化建模优势，成为工程师和科研人员构建暂态模型、解析复杂暂态过程的首选工具。本文将系统讲解PSCAD 怎么搭建电力系统暂态模型，深入剖析PSCAD 如何分析暂态过程，并延伸探讨PSCAD 暂态仿真中的参数敏感性优化方法，助力用户实现从建模到结果分析的全链路技术突破。
一、PSCAD 怎么搭建电力系统暂态模型
在PSCAD 中搭建电力系统暂态模型需遵循“元件选型-拓扑连接-参数设定-验证调试”四步流程，核心在于准确还原实际系统的电磁暂态特性。
1.基础元件库调用与定制
PSCAD 内置超过200种标准电力元件模型，包括同步发电机、变压器、输电线路（Bergeron模型、频率相关模型）、负荷（恒阻抗/恒功率）、断路器及控制模块等。例如，构建双馈风机暂态模型时，需依次添加风力机空气动力学模块、永磁同步发电机、变流器及其控制逻辑。对于特殊元件（如柔性直流输电阀组），可通过Fortran/C语言接口自定义模型，或导入PSCAD 用户库中的第三方组件。
2.网络拓扑连接规则
PSCAD 采用节点-支路法进行电气连接，用户需确保所有元件端口阻抗匹配。以搭建500kV输电系统为例，母线节点需设置额定电压与短路容量，输电线路需定义正序/零序阻抗、对地电容及长度。对于含多端换流站的直流电网，需通过“TACS”（暂态控制系统）模块实现交流与直流系统的耦合逻辑。
3.动态参数精细化设置
暂态模型的关键参数包括：
发电机参数：惯性时间常数（H）、直轴/交轴电抗（Xd/Xq）、阻尼系数（D）。
控制系统参数：AVR（自动电压调节器）的PID增益、PSS（电力系统稳定器）的相位补偿角。
故障条件：短路故障过渡电阻、雷击波形的幅值与陡度。
完成模型搭建后，需通过PSCAD 的“LoadFlow”功能校核初始潮流分布，确保仿真初始状态与实际工况一致。
二、PSCAD 如何分析暂态过程
PSCAD 的暂态过程分析能力依托于其EMTDC（电磁暂态仿真引擎），可精确捕捉微秒级至秒级的动态事件，具体分析流程如下：
1.暂态仿真设置与触发
用户需定义仿真总时长（通常0.1~10秒）与步长（默认50μs，高频事件可设为1μs）。通过“Event”模块设置暂态触发条件，如：
短路故障：设定故障类型（AG/BCG）、发生时间（如0.5秒）与持续时间（0.1秒）。
开关操作：断路器分合闸时序、变压器分接头调整。
新能源波动：风速突变引发风机功率振荡，或光伏阵列的阴影遮挡效应。
2.多维度暂态波形解析
PSCAD 支持实时绘制电压、电流、功率、频率等电气量的时域波形，并提供以下分析工具：
FFT频谱分析：识别暂态过程中的谐波分量（如变压器励磁涌流中的2次谐波）。
矢量图工具：观察故障期间电压电流相位关系，辅助定位保护误动原因。
X-YPlotter：绘制功角曲线、电压稳定性边界（P-V/Q-V曲线），评估系统动态稳定性。
3.典型暂态案例解析
雷电过电压分析：通过“SurgeArrester”模块模拟避雷器动作特性，结合线路波阻抗计算反射波与折射波幅值。
次同步振荡（SSO）研究：在直驱风机并网模型中，分析变流器控制参数与串补电容的交互作用，提取振荡频率与阻尼比。
HVDC换相失败仿真：调整换流阀触发角延迟，观测直流电压崩溃与交流侧谐波畸变过程。
三、PSCAD 暂态仿真参数敏感性优化方法
在PSCAD 暂态仿真中，参数敏感性直接影响结果可信度。通过以下三类优化策略，可显著提升仿真效率与精度：
1.关键参数筛选与标定
使用PSCAD “ParameterSweep”功能，对发电机阻尼系数、线路零序电抗等参数进行批量仿真，绘制暂态响应（如功角偏差、母线电压恢复时间）随参数变化的曲线，识别敏感因子。
结合实测数据（PMU录波、故障录波器）反向标定模型参数，例如利用短路试验数据修正变压器漏抗值。
2.计算步长与算法适配
对雷电冲击仿真（纳秒级上升沿），需将仿真步长设为0.1μs，并选用“Dommel-梯形法”保证数值稳定性。
对机电-电磁混合仿真，可采用PSCAD -RTDS联合仿真接口，机电部分步长设为10ms，电磁部分步长保持50μs。
3.并行计算与模型简化

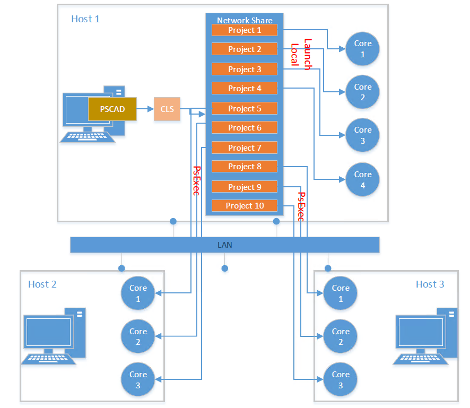

对大规模电网（含1000+节点），启用PSCAD 的“Multi-Threading”并行计算功能，缩短仿真时间。
对远端子系统（如风电场集电线），可等效为动态等值模型，保留端口暂态特性同时降低计算量。
通过上述优化，用户可在PSCAD 中高效完成从微电网孤岛切换到特高压交直流混联系统的全场景暂态分析，为电网安全运行提供精准预判。
PSCAD 怎么搭建电力系统暂态模型，深入探讨了PSCAD 如何分析暂态过程，并提出了暂态仿真参数敏感性优化方案。作为电力系统数字孪生技术的核心载体，PSCAD 不仅能够还原真实的电磁暂态现象，更能通过参数优化与算法升级，为智能电网的规划、设计与运维提供高置信度决策支持。掌握PSCAD 的建模与分析技巧，将成为电力工程师应对新能源高占比、电力电子化电网挑战的关键竞争力。
