在现代电力系统建模与仿真中，PSCAD 以其强大的电力电子仿真能力和图形化建模环境，成为电网研究、输电系统、继电保护和新能源并网等领域的主流仿真工具。然而，随着研究项目的复杂性不断提升，越来越多的用户希望将外部算法、控制逻辑、优化模块等与 PSCAD 联动运行，从而构建更加开放、灵活和高效的仿真系统。为此，掌握“PSCAD软件如何调用外部程序”以及“PSCAD如何配置外部程序接口”，就成为提升PSCAD综合能力的关键一步。本文将围绕这两个问题进行详细剖析，结合实战场景和技术方法，帮助用户构建从模型仿真到外部程序交互的完整流程。
一、PSCAD软件如何调用外部程序
PSCAD 本身是一个基于 FORTRAN 内核构建的实时电力系统仿真平台，其可扩展性主要体现在支持外部函数调用、脚本交互、动态链接库（DLL）嵌入等方面。调用外部程序的方式因目标程序语言、用途和数据流方向不同，主要分为以下几类：
1. 通过动态链接库（DLL）调用C/C++或Fortran程序
这是最常用的一种方式。用户可将外部程序编译为 DLL 模块，然后通过 PSCAD 中的“User Defined Component（用户自定义模块）”进行调用：
在 PSCAD 中创建一个“User Control”控件或组件；
在 Fortran 代码中添加 CALL EXTERNAL_FUNCTION(...) 语句；
在项目设置中将 DLL 文件添加到“Link”路径；
启动仿真后，PSCAD 会在每一个仿真步长中调用该 DLL 函数。
实用场景：
将 MATLAB/C 语言编写的控制算法移植至 PSCAD 仿真；
通过 DLL 实现复杂数值计算，如神经网络模型、PID控制逻辑；
外部保护算法嵌入实时仿真系统中。
2. 利用脚本命令或批处理（Batch）调用外部程序
适用于在 PSCAD 运行仿真之前或之后自动执行某个外部可执行程序（如Python脚本、优化程序等）：
在 PSCAD 脚本中使用 .bat 文件调用外部 .exe 或 .py 文件；
可通过自动生成仿真输入文件（.txt/.dat）传递数据；
仿真结束后读取结果进行处理，完成闭环任务。
典型应用：
优化计算与仿真集成（如外部优化程序生成参数，PSCAD仿真验证）；
批量参数扫描：外部程序负责批量生成参数并驱动 PSCAD 多次运行；
数据分析预处理或后处理（如使用 Python 处理仿真波形）。
3. 通过PSCBC或Python桥接器实现双向通信
PSCAD 提供了 PSCBC（PSCAD Component Bus Communication）接口，支持和外部软件如 Python、MATLAB、C++ 进行实时数据交换。
需要使用 PSCAD 联动框架 PSCBC（需安装支持包）；
Python 脚本通过 socket 或 TCP/IP 接口与 PSCAD 建立连接；
支持读取仿真过程中的变量，也可写入外部数据作为扰动源输入；
适合实时仿真、交互测试场景。
二、PSCAD如何配置外部程序接口
要使外部程序与 PSCAD 成功联动，仅编写调用代码还不够，关键在于接口的配置是否正确。以下是配置外部接口时应当遵循的步骤与建议。
1. 设置外部函数（EXTERNAL FUNCTION）声明
在 PSCAD 中调用外部 DLL 或静态链接模块，需要使用 Fortran 接口声明：
INTERFACE
FUNCTION myfunc(x, y) BIND(C, NAME="myfunc")
USE, INTRINSIC :: ISO_C_BINDING
REAL(C_DOUBLE), VALUE :: x, y
REAL(C_DOUBLE) :: myfunc
END FUNCTION
END INTERFACE
BIND(C) 允许调用C语言编译的 DLL；
使用 ISO_C_BINDING 模块确保跨语言兼容性；
调用前需在仿真界面中为组件设置参数和变量接口。

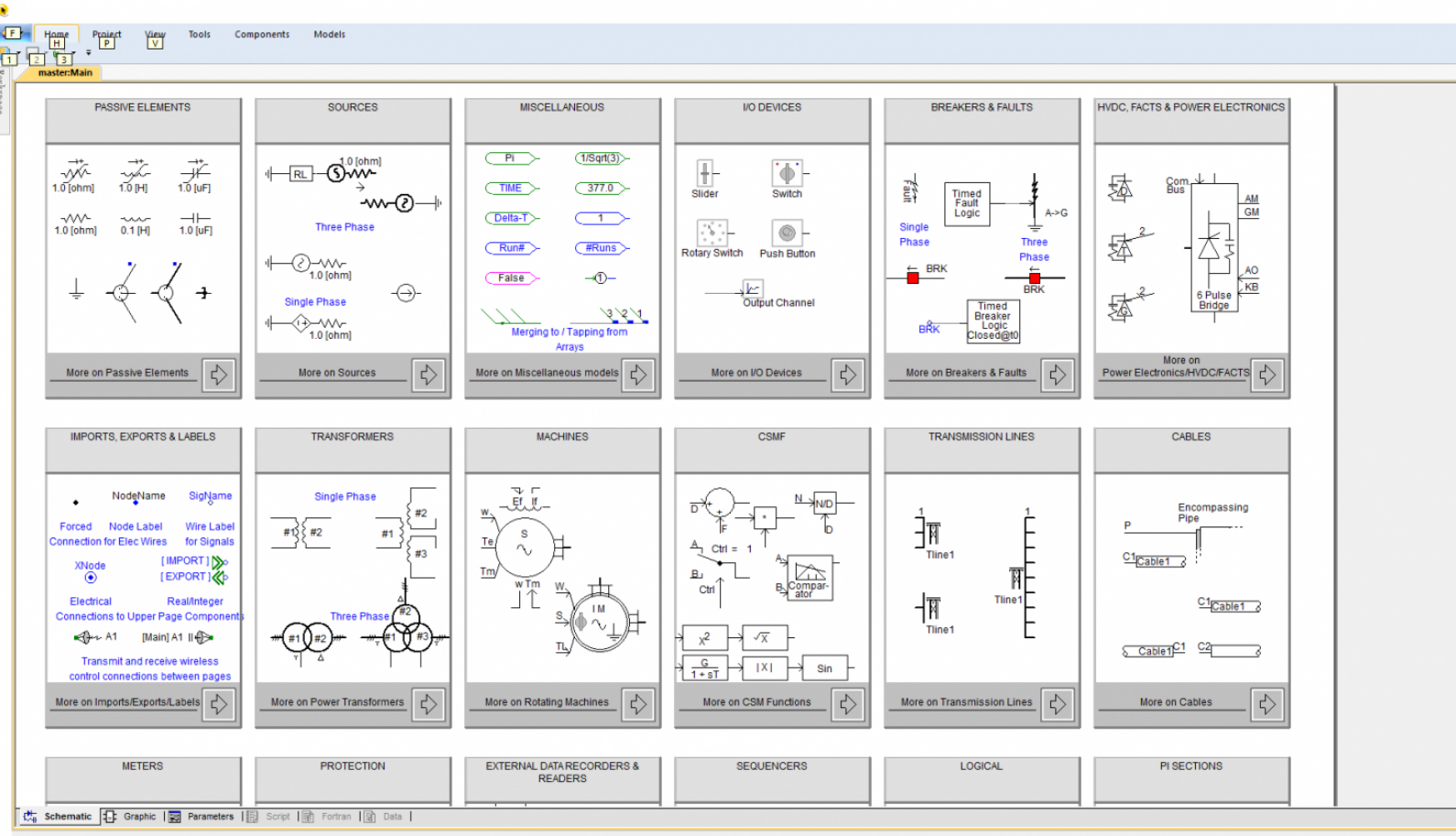

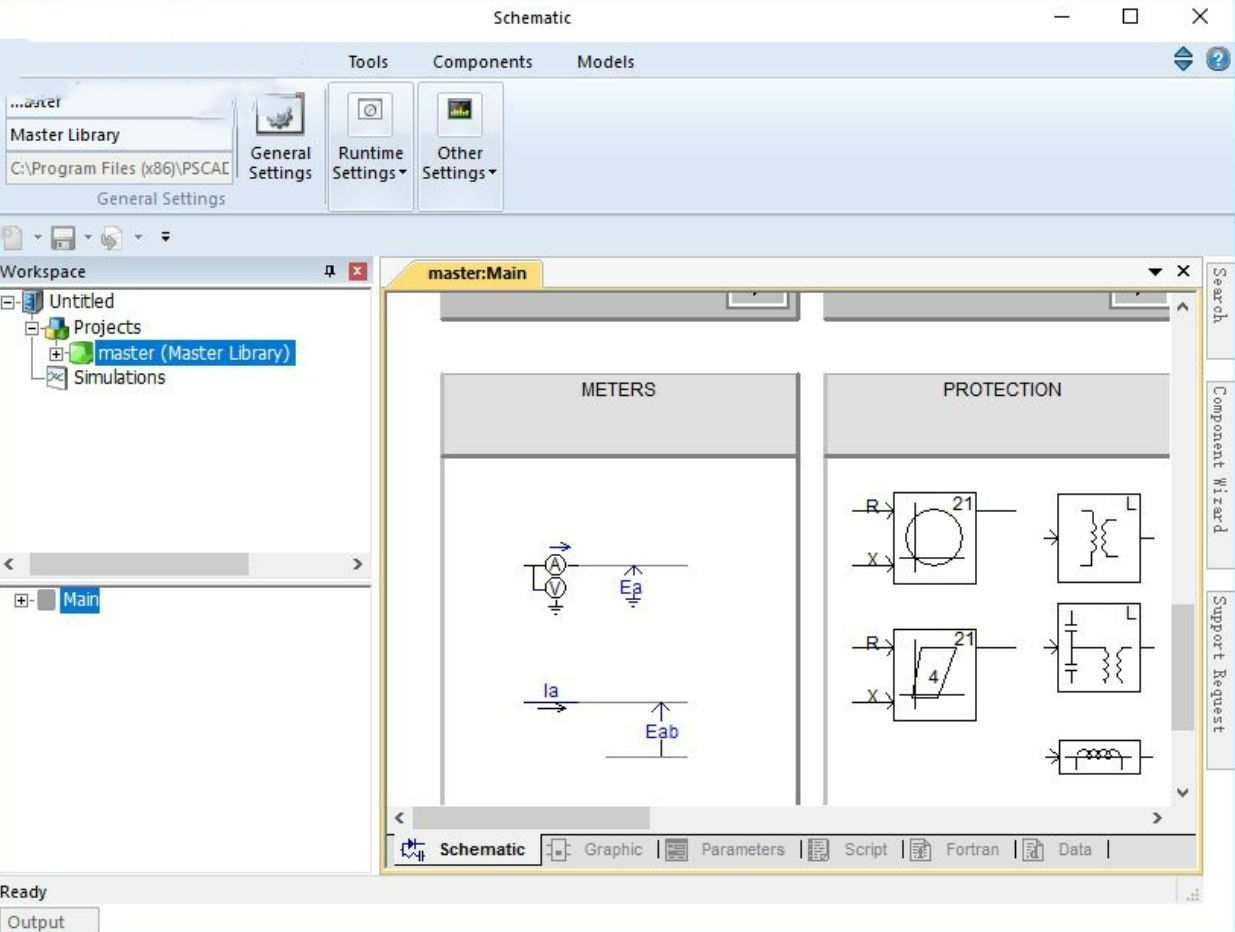

2. 添加外部模块路径
打开 PSCAD项目设置 > Runtime；
在 “Fortran Linking Options” 中添加 .lib 或 .dll 文件路径；
如果使用自编译模块，需先在 Visual Studio、Intel Fortran 中编译生成目标文件。

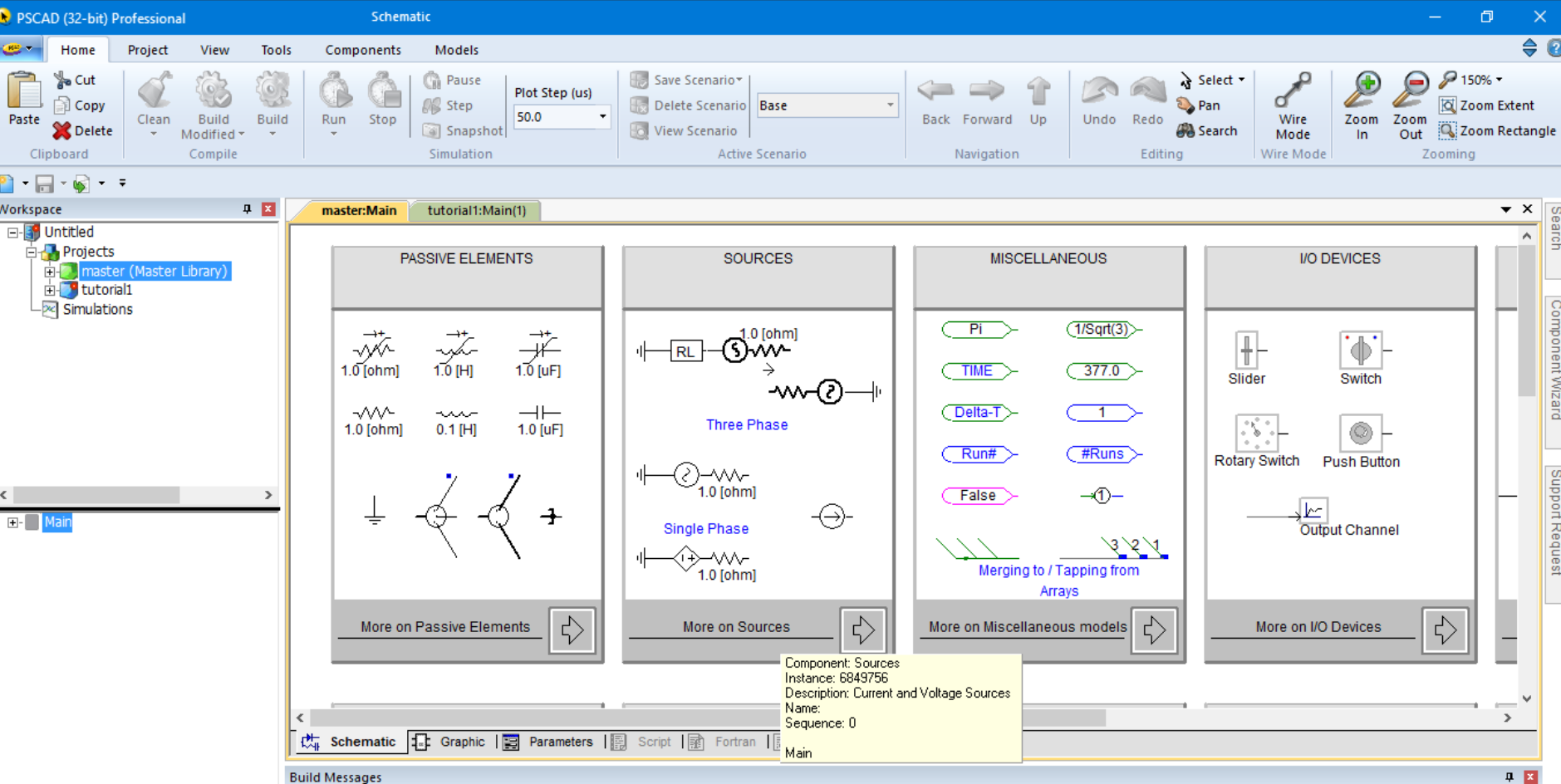

3. 在用户自定义元件中建立连接
在 PSCAD 界面中插入“Control”或“User Defined”模块；
为其编写相应的逻辑，调用 CALL myfunc(...) 函数；
设置输入端口为变量输入，输出端口接收返回值；
在仿真过程中即可动态使用外部返回的计算结果。
4. 进行输入输出变量映射
若与外部程序存在文件交换，需定义清晰的 I/O 路径：
PSCAD 可通过 .txt 或 .csv 文件写入仿真数据；
外部程序处理后输出结果，PSCAD 使用 ReadFile 或 Script 模块导入；
可通过时间轴同步实现步骤式交互。
5. 注意仿真步长与接口同步问题
特别是在实时交互模式下，需确保 PSCAD 与外部程序处理速度协调：
过长的外部函数调用会拖慢仿真速度，导致超时；
建议将耗时计算提前处理或使用线程异步方式；
对于频繁交互的应用，应设置合适的通信间隔。
三、基于PSCAD外部接口的实战案例与优化建议
将 PSCAD 与外部程序连接，不只是简单调用，更是构建“仿真-控制-分析”的集成系统。以下是一些高阶实战应用场景，帮助你更好地发挥接口能力：
1. PSCAD+MATLAB 联合仿真
控制算法在 MATLAB/Simulink 中设计调试；
使用 MATLAB Coder 将模型编译为 DLL；
在 PSCAD 中调用该 DLL，实现仿真中控制响应；
优点在于模型准确、逻辑清晰，便于维护升级。
2. PSCAD+Python AI控制联动
训练好的神经网络模型（如 PyTorch、TensorFlow）部署为独立 Python 应用；
PSCAD 在仿真中输出实时数据，Python处理后返回控制量；
应用场景包括风电控制策略、负荷预测、故障诊断等。
3. 多机电力系统仿真协同调度
将多个 PSCAD 工程通过外部脚本串联；
控制主机分配扰动信息，子系统根据输入运行并反馈结果；
利用 Python 调用 PSCAD 批处理接口，完成大规模并行计算任务。
4. 高性能多次仿真任务加速
配置多线程批量调用 PSCAD 项目；
脚本自动传参、执行仿真、采集结果；
应用于参数扫描、灵敏度分析、大规模仿真验证等。
总结
PSCAD软件如何调用外部程序 PSCAD如何配置外部程序接口，不仅是高级用户提升仿真灵活性的突破口，更是实现系统级建模、控制策略验证和智能算法集成的必备路径。通过 DLL、脚本批处理、PSCBC 接口等多种方式，PSCAD 可与 C/C++、Python、MATLAB 等环境高效联动。配合正确的函数声明、链接配置与数据映射策略，设计者可以自由拓展仿真边界，构建智能化、高精度、高效率的电力仿真平台。
