电力系统仿真软件PSCAD （Power Systems Computer Aided Design）因其强大的电磁暂态分析能力和灵活的可视化建模功能，被广泛应用于电力系统故障模拟领域。无论是研究电网稳定性、继电保护策略，还是分析新能源并网问题，PSCAD 都能提供精准的仿真支持。本文将深入探讨PSCAD 如何模拟电力系统故障，详细解析PSCAD 可以选择哪些故障类型，并延伸讨论如何通过PSCAD 优化故障仿真参数设置，助力用户提升仿真效率与结果可靠性。

　　一、PSCAD 如何模拟电力系统故障

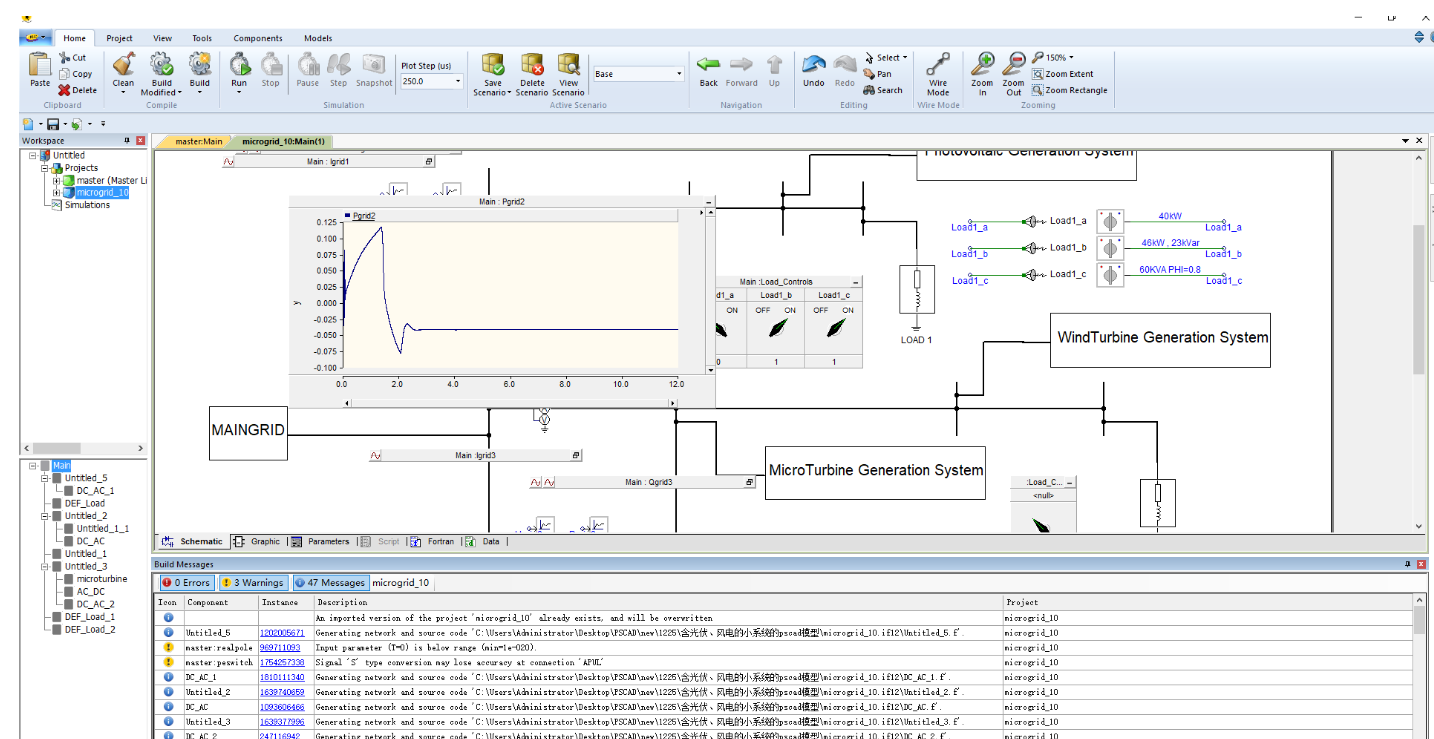

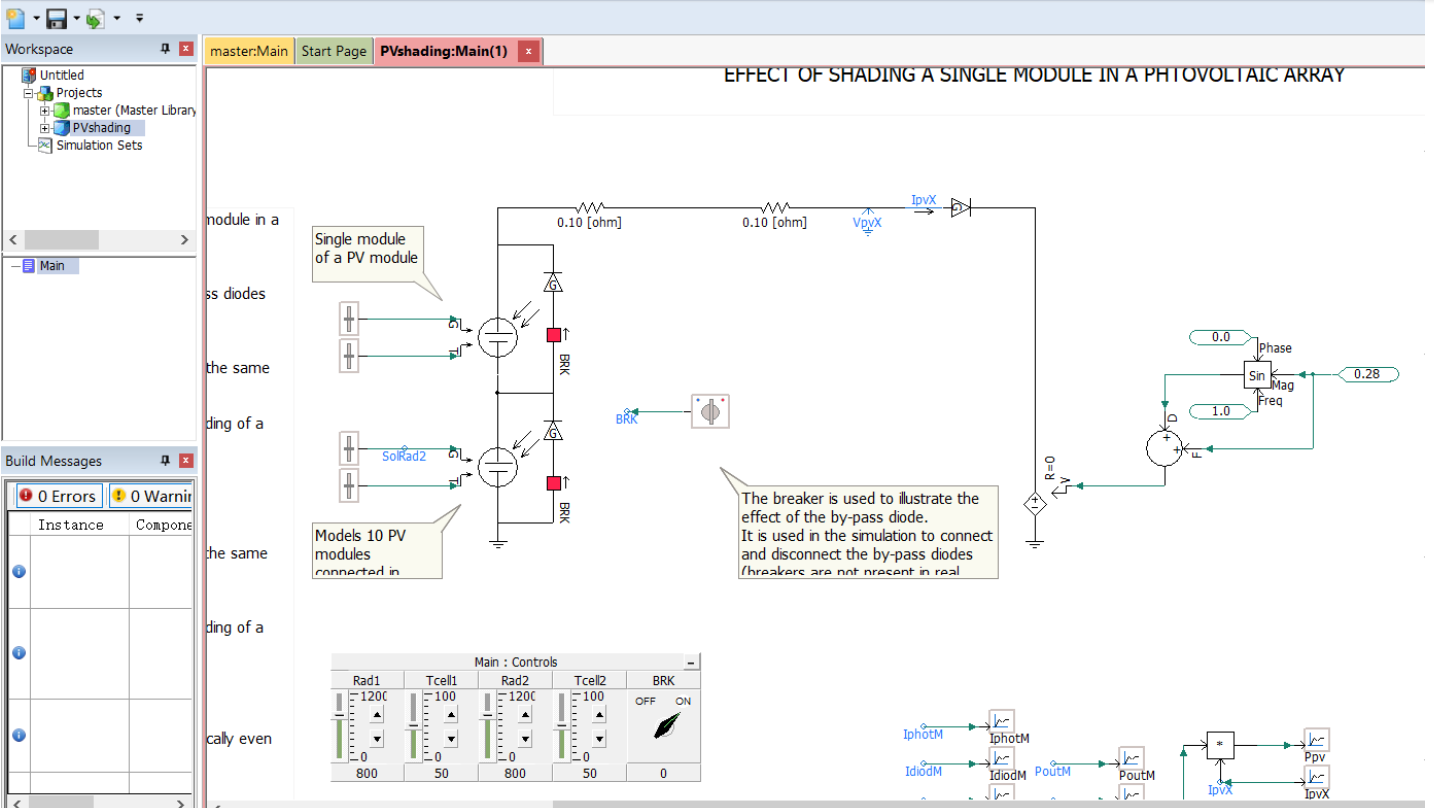

　　PSCAD 模拟电力系统故障的核心流程可分为四个步骤：建模、参数配置、故障注入与仿真分析。首先，用户需在PSCAD 图形界面中搭建完整的电力系统模型，包括发电机、变压器、输电线路、负载等元件。对于复杂系统，PSCAD 支持分层模块化设计，用户可直接调用内置元件库或自定义组件。

　　故障模拟的关键在于故障模块的引入。在PSCAD 中，用户可通过“Fault”组件或自定义逻辑控制实现故障触发。例如，设置三相短路故障时，需选择故障类型（如瞬时性故障或永久性故障）、故障位置（线路中点或特定节点）、故障持续时间（0.1秒至数秒）以及过渡电阻值。PSCAD 还支持时序控制功能，允许在同一仿真中叠加多次故障事件，以模拟复杂场景（如雷击引发的多重故障）。

　　完成模型搭建后，用户需通过PSCAD 的仿真引擎（EMTDC）运行动态仿真。仿真过程中，PSCAD 会实时记录电压、电流、功率等电气量的波形数据，并生成可视化曲线。通过对比故障前后的电气参数变化，用户可直观评估系统稳定性、保护装置动作特性及故障影响范围。

　　二、PSCAD 可以选择哪些故障类型

　　PSCAD 提供十余种标准故障类型，覆盖电力系统常见故障场景，用户还可通过自定义编程扩展特殊故障模型。以下是PSCAD 支持的典型故障类型：

　　1.短路故障

　　三相短路（ABC-G）：最严重的对称故障，用于分析系统最大短路电流。

　　单相接地故障（AG/BG/CG）：最常见的不对称故障，需结合零序参数分析。

　　两相短路（AB/BC/CA）：非接地故障，多用于研究相间保护动作逻辑。

　　2.断线故障

　　模拟输电线路单相或多相断开，常用于研究孤岛运行或电压不平衡问题。

　　3.电弧故障

　　通过时变电阻模型模拟电弧的动态特性，适用于分析配电网间歇性接地故障。

　　4.复合故障

　　在PSCAD 中可同时设置多个故障点（如线路短路+发电机失磁），用于研究连锁故障或系统崩溃机理。

　　此外，PSCAD 支持外部数据导入功能，用户可将实测故障波形（如雷击电流、变压器涌流）输入仿真模型，提升模拟的真实性。

　　三、PSCAD 故障仿真参数优化技巧

　　在PSCAD 故障仿真中，参数设置的合理性直接影响结果精度与计算效率。以下是三类关键参数的优化方法：

　　1.故障时序参数

　　故障触发时间需与系统稳态周期匹配。例如，若仿真电网工频为50Hz，建议故障起始时间避开电压过零点（如0.005秒），以避免初始条件误差。

　　对于重复性故障仿真，可通过PSCAD 的“Sequencer”模块批量设置时间序列，减少手动操作。

　　2.过渡电阻与阻抗模型

　　接地故障中的过渡电阻值需根据实际场景（如干燥土壤10Ω、潮湿土壤1Ω）设定，PSCAD 支持电阻-电感串联模型以模拟故障回路的动态特性。

　　输电线路应采用频率相关模型（FrequencyDependentModel），而非固定π型等效电路，以准确反映高频暂态过程。

　　3.仿真步长与收敛设置

　　默认仿真步长（50μs）适用于多数场景，但若需捕捉雷电冲击（微秒级）或次同步振荡（毫秒级），需动态调整步长。

　　当仿真因数值振荡中断时，可启用PSCAD 的“TrapezoidalIntegration”算法，或降低发电机模型的刚性系数以改善收敛性。

　　通过上述优化，用户不仅可提升PSCAD 仿真的计算速度，还能避免因参数设置不当导致的虚假谐波或数值发散问题，为电力系统安全评估提供可靠依据。

　　PSCAD 如何模拟电力系统故障，详细列举了PSCAD 可以选择哪些故障类型，并进一步探讨了故障仿真参数的优化策略。作为电力系统研究的核心工具，PSCAD 凭借其丰富的故障模型库、高精度求解器及灵活的扩展接口，已成为科研机构与工业界不可或缺的仿真平台。通过熟练掌握PSCAD 的故障模拟技巧，用户可高效完成从简单短路分析到复杂暂态稳定性研究的全场景任务，为电网规划与运维提供坚实的技术支撑。
