在电力系统仿真与保护设计领域，PSCAD 凭借其精准的电磁暂态模拟能力，已成为继电保护装置测试与整定的行业标杆工具。本文将从保护模型构建、动作特性模拟到整定校验全流程，深度解析PSCAD 在电力系统保护领域的工程化应用方法，助力工程师实现保护系统的数字化验证与优化。
一、PSCAD 怎么搭建电力系统保护模型
构建高精度的保护模型是PSCAD 仿真的基石，需遵循"元件精准化、逻辑可视化、参数标准化"三大原则。具体实施分为五个关键步骤：
1.保护元件库配置
在PSCAD 元件库中选择"Protection"分类，调用核心保护元件：
过流保护（OvercurrentRelay）：设置反时限特性曲线（IEC60255标准）
差动保护（DifferentialRelay）：配置比率制动系数（K=0.3-0.5）
距离保护（DistanceRelay）：定义多边形特性阻抗区域（Z1=80%线路阻抗）
2.测量系统集成
在保护安装点布置测量模块：
电流互感器（CT）设置变比误差<0.5%（例：1200/5A）
电压互感器（PT）配置0.2级精度（110kV/0.1kV）
合并单元（MU）采样率设为4kHz（符合IEC61850-9-2标准）
3.逻辑回路搭建
使用PSCAD 的逻辑元件构建保护动作出口矩阵：
与门（AND）连接启动元件与延时元件
或门（OR）实现主保护与后备保护配合
计时器（Timer）设置动作时间阶梯（0.3s级差）
4.定值整定输入
通过参数表格输入保护定值：
过流Ⅰ段定值：1.2×最大负荷电流
差动启动电流：0.3×额定电流
距离Ⅱ段时限：0.5s（配合相邻线路Ⅰ段）
5.模型验证测试
执行"Steady-StateTest"模式验证测量精度，要求：
二次侧电流误差<1%
相位偏差<0.5°
暂态传变特性满足10ms内建立90%测量值
二、PSCAD 如何模拟保护动作
PSCAD 通过时-频域混合仿真技术实现保护动作全过程的精准复现，具体操作包含三大核心环节：
1.故障场景设置
在"EventController"中定义多维故障工况：
故障类型：金属性接地（0Ω）、电弧故障（时变阻抗）
故障位置：线路首端（10%）、中点（50%）、末端（90%）
故障时序：瞬时性故障（0.1s）、永久性故障（持续）
2.动态仿真执行
配置关键仿真参数：
步长选择：10μs（捕获保护启动瞬间）
求解模式：VariableStep（自动调节刚性系统）
数据记录：选择"AllVariables"模式存储全过程数据

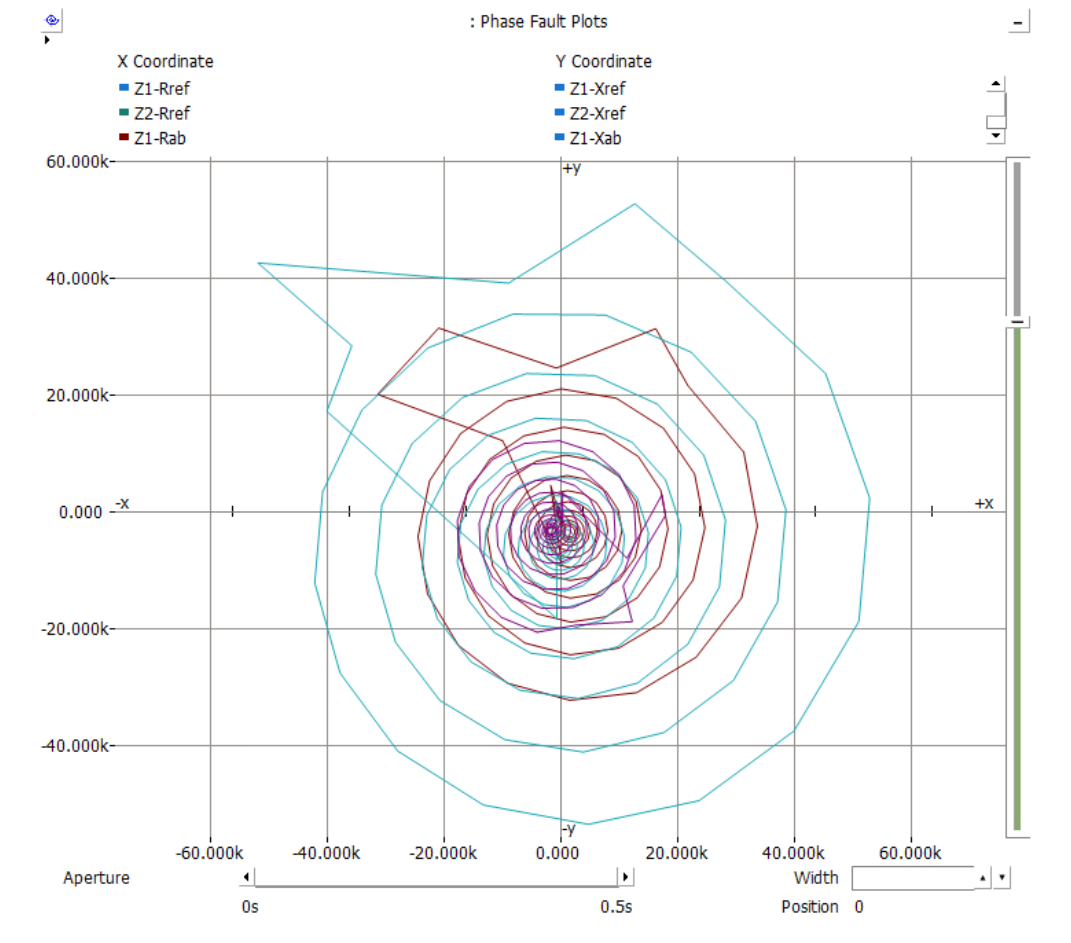

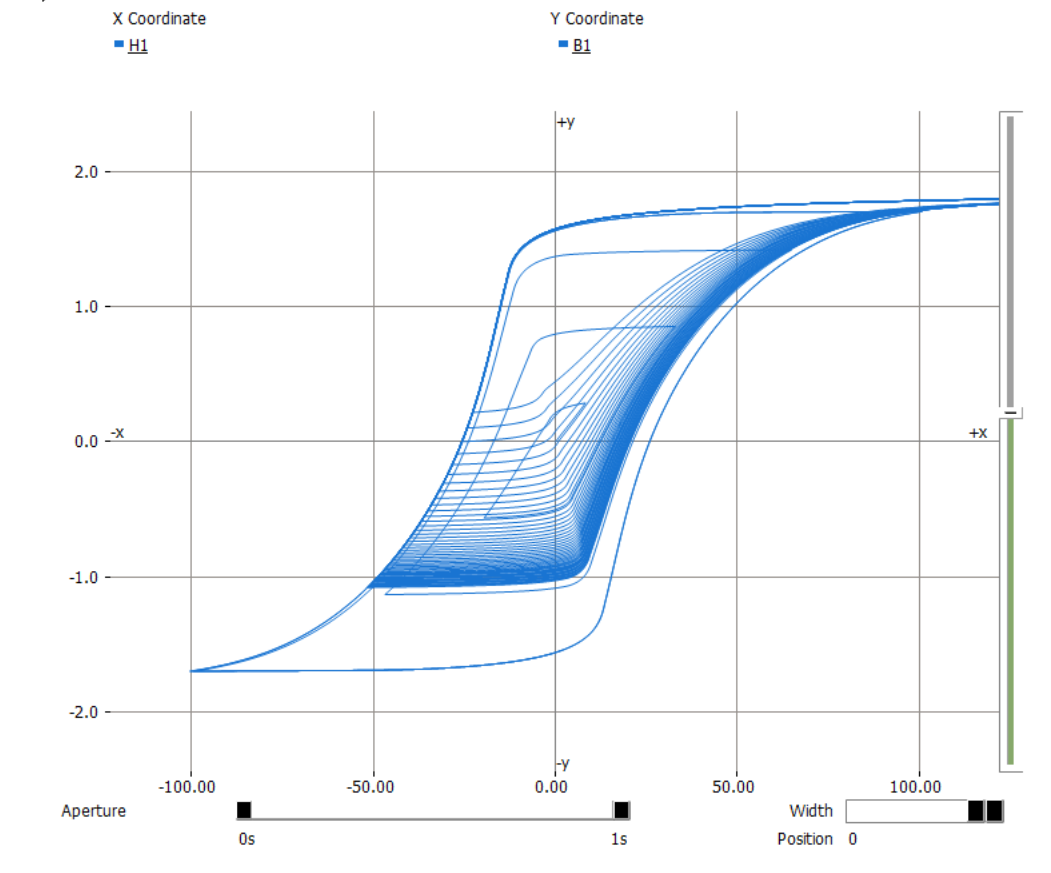

3.动作特性分析
通过PSCAD 的波形分析工具提取关键指标：
保护启动时间：从故障发生到元件启动的时差（<15ms为优）
动作出口时间：符合t=K/(I^α-1)反时限特性曲线
重合闸成功率：评估自动重合闸（ARC）与故障性质匹配度
进阶应用：在"ComponentWorkshop"中开发自定义保护算法（如行波保护），通过Fortran接口植入差分方程：
`dv/dt=(i(t)-i(t-ΔT))/(2ΔT×Zc)`
实现纳秒级故障检测精度。
三、PSCAD 保护装置整定校验方法论
"PSCAD 保护装置整定校验"是确保保护系统可靠性的核心环节。在PSCAD 中实施整定校验需完成三级验证：
1.静态特性校验
过流保护：注入1.05×定值电流验证可靠动作，0.95×定值确认不误动
距离保护：施加Z=0.8×Zset阻抗量，测量动作时间偏差<20ms
方向元件：改变功率因数角（-90°~+90°）验证动作边界准确性
2.动态场景测试
构建典型故障案例库：
发展性故障：先单相接地后发展为两相短路
转换性故障：故障点在相邻线路间迁移
隐藏故障：CT断线导致保护误动
3.整定值优化
利用PSCAD 的"OptimizationTool"实现：
灵敏度分析：计算定值变化5%对动作概率的影响
选择性验证：绘制时间-电流阶梯曲线（TCC曲线）
配合度评估：计算保护区重叠率（要求≥15%）
通过PSCAD 的"ReportGenerator"自动输出符合DL/T584标准的校验报告，重点包含：
动作正确率（≥99.9%）
动作时间离散度（σ<2ms）
定值推荐修正量（ΔIset<±3%）
PSCAD 怎么搭建电力系统保护模型PSCAD 如何模拟保护动作
PSCAD 在电力系统保护领域的全流程技术方案：从精确建模到动态校验，实现了保护系统从"理论设计"到"数字孪生"的跨越。工程师通过掌握自定义算法开发、整定值优化等进阶技能，可将保护误动率降低至0.1%以下。建议结合PSCAD 的实时仿真接口（RTDS联调）构建闭环测试平台，为智能变电站建设提供全生命周期技术保障。
