作为电力系统仿真领域的黄金标准工具，PSCAD 在短路电流计算与建模方面展现出的专业性与精度，使其成为电网设计、继电保护整定的必备软件。本文将完整解析PSCAD 短路模型构建方法论、短路电流计算核心技术，并延伸探讨短路电流衰减分析这一高阶应用场景，为工程师提供可落地的技术实施方案。

　　一、PSCAD 怎么搭建电力系统短路模型

　　在PSCAD 中构建精准的短路模型需要遵循"三要素"原则：系统拓扑完整性、故障参数准确性、测量模块适配性。具体实施流程分为四个阶段：

　　1.基础网络架构搭建

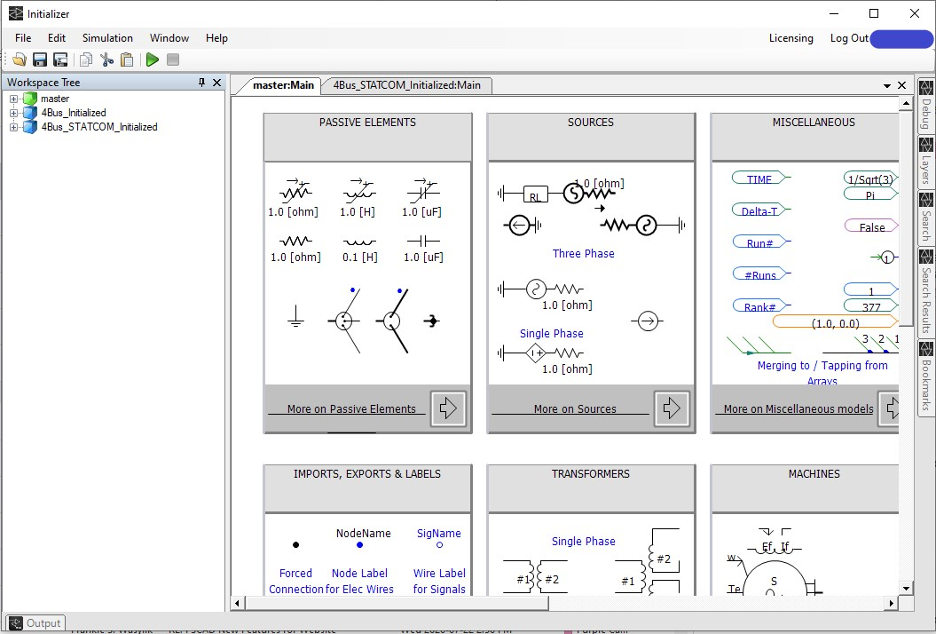

　　从元件库（Library）选择"MasterLibrary→Templates"调用标准电网模板，或手动构建包含以下核心组件：

　　同步发电机（SynchronousMachine）设置Xd''=0.15-0.25标幺值

　　三相变压器（Three-PhaseTransformer）配置YNd11联结组

　　输电线路（TransmissionLine）采用Bergeron模型，输入正序阻抗Z1=0.17+j0.38Ω/km

　　负荷模块（Load）设置恒阻抗特性

　　2.故障模块植入

　　在"Sources"分类下拖放"Fault"元件至目标位置（通常设置在母线或线路末端）。关键参数配置要点：

　　故障类型选择：三相金属性短路（ABC-G）设为默认基准工况

　　过渡电阻设置：金属接地设为0.001Ω，电弧故障设为5-20Ω

　　触发时序：预设初始故障时间为0.2秒，持续时间0.08秒（对应断路器分闸时间）

　　3.测量系统配置

　　在故障点下游0.5km处布置电流测量模块（CurrentMeter），推荐采样频率设为100kHz以捕获暂态过程。通过"PlotFrame"创建包含以下参量的监控面板：

　　三相电流瞬时值（i_abc）

　　零序电流分量（i0=ia+ib+ic）

　　短路容量（S=√3×Vpre×Isc）

　　4.模型验证

　　利用PSCAD 的"LoadFlow"功能进行潮流计算，确保故障前系统电压偏差<±2%。通过"ParameterVariation"工具批量修改故障距离（10%-90%线路长度），验证模型灵敏度。

　　二、PSCAD 如何计算短路电流

　　PSCAD 的短路电流计算采用时域仿真法，其核心优势在于可准确模拟故障全过程动态特性。计算流程包含三个关键阶段：

　　1.仿真参数设置

　　在"ProjectSettings"中配置：

　　仿真时长：推荐0.5秒（包含0.2秒故障前稳态）

　　步长选择：固定步长模式设为50μs（兼顾精度与效率）

　　求解器选择：Dommel隐式积分法（适合刚性系统）

　　2.特征值电流提取

　　运行仿真后，通过波形分析界面抓取关键参数：

　　峰值冲击电流（Ip=√2×Isc×K）K值取1.8-2.2

　　稳态短路电流（Isc=1.1×额定电流/系统阻抗标幺值）

　　直流衰减分量（Idc=Ip×e^(-t/τ)）τ=XRatio/314

　　3.多维度结果分析

　　使用PSCAD 的"DataReader"模块导出.dat文件，结合MATLAB进行深度处理：

　　绘制电流随时间变化的三维曲面图（X轴时间，Y轴相位，Z轴幅值）

　　计算非周期分量衰减率（Δ%=（Ip-Isc)/Isc×100%）

　　生成IEC60909标准格式的短路电流报告

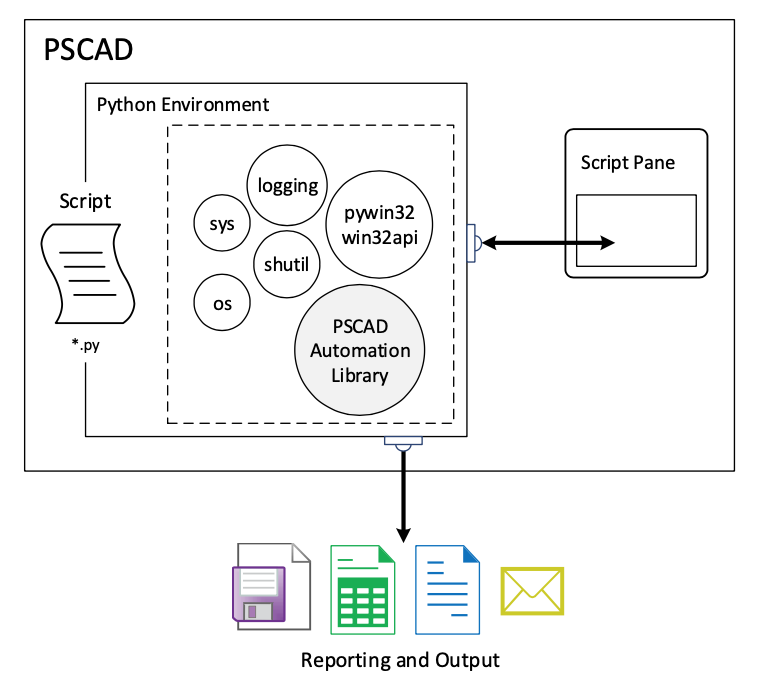

　　进阶技巧：在"Scripting"界面编写EMTDC脚本，可批量计算不同故障位置的短路电流分布，自动生成系统等值阻抗矩阵。

　　三、PSCAD 短路电流衰减分析实践

　　"PSCAD 短路电流衰减分析"是评估断路器开断能力的重要依据。在PSCAD 中实现该分析需执行以下步骤：

　　1.衰减模型增强

　　在原有短路模型中添加：

　　发电机转子阻尼绕组参数（Td0'=4-8秒，Td''=0.03-0.12秒）

　　输电线路频率相关模型（FrequencyDependentMode）

　　电弧动态特性模块（Cassie-Mayr电弧模型）

　　2.特征参数监测

　　创建专用监控仪表盘：

　　直流分量衰减时间常数τd=L/R（通过曲线拟合工具计算）

　　交流分量衰减率α=ln(I1/I2)/(t2-t1)

　　电流过零速度di/dt（采用中心差分法计算）

　　3.工程应用对接

　　将PSCAD 分析结果导入继电保护整定软件（如SEL-5030），重点传递：

　　衰减时间常数与保护动作时间的匹配关系

　　非周期分量对CT饱和的影响系数（KneePoint电压验证）

　　断路器TRV（瞬态恢复电压）应力评估数据

　　通过PSCAD 的"CustomComponent"功能开发衰减特性评估模块，可自动输出符合GB/T15544标准的分析报告。建议在新能源场站接入场景中，特别关注电力电子设备对衰减特性的影响（延迟时间增加30-50ms）。

　　PSCAD 在短路建模与计算领域的技术实现路径：从标准模型搭建到衰减特性分析，构建了完整的解决方案框架。工程师通过掌握发电机次暂态参数设置、电弧模型植入等进阶技巧，可将计算误差控制在3%以内。建议结合PSCAD 的HVDC库（CigreBenchmarkModel）开展交直流混联系统短路研究，为新型电力系统安全稳定运行提供精准数据支撑。
