在电力系统建模与动态仿真中，多机系统仿真始终是一项关键能力。随着新能源、电网互联与工业用电场景的复杂化，对多机系统的精度、稳定性与同步性提出了更高要求。PSCAD作为全球知名的电力系统仿真工具之一，其强大的多机建模能力与灵活的控制系统接口，使得多机并联、同步并网、故障响应等成为可视化、可控制、可扩展的工作流程。本文将围绕“PSCAD软件如何实现多机仿真”以及“PSCAD怎么同步多机仿真”这两个核心问题，结合实际工程场景进行深入分析，帮助工程师更好地在PSCAD平台上构建复杂的电力系统模型。
一、PSCAD软件如何实现多机仿真
在电力系统中，“多机”泛指多个发电机或多个等效电源节点，它们可能位于不同的地理区域，也可能服务于不同类型的负载侧。使用PSCAD进行多机仿真，关键在于建立合理的机组建模结构、实现电气连接、配置同步与控制系统。

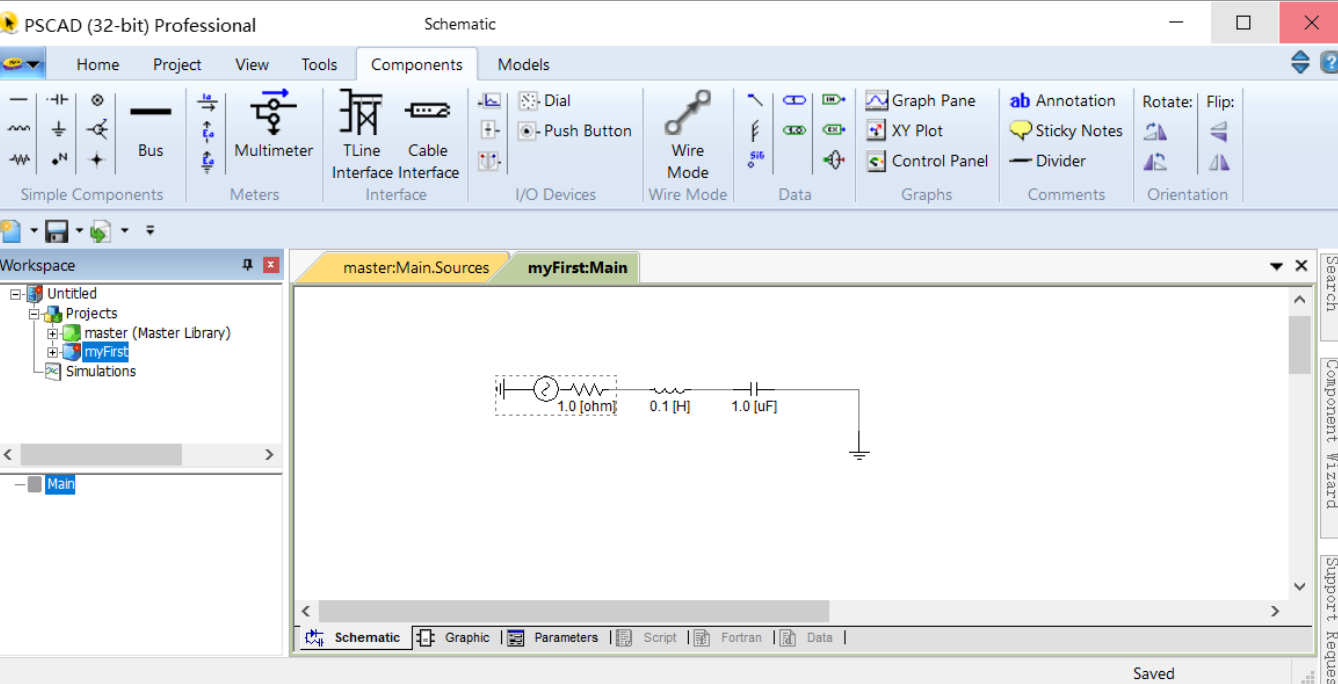

1. 选择并布置发电机模块
PSCAD中预设了多种发电机模型，包括：
简化同步发电机（Type 1、Type 2）；
带励磁系统的详细模型；
用户自定义的发电源等效模块（通过FORTRAN自编）；
对于多机系统，应逐一添加发电机模型，命名规范，便于后续调度与输出分析。
2. 接入公共母线与电力网络
每台发电机都需要通过变压器接入公共母线，再通过输电线路与主电网连接，步骤包括：
为每个发电机配置独立的升压变压器；
使用RL线路模型或π型网络模拟长距离输电；
建立总母线并连接至主负载或外部电源边界条件；
可选添加短路电流限制装置、防孤岛检测模块等；
如果存在多区域（如主电网+微电网），则需使用Breaker开关进行区域间控制。
3. 配置负载与扰动
仿真系统不能只有电源，需构建：
恒功率负载、阻抗负载、复合负载等；
加入扰动条件，如线路故障、负载突变、机组切入等；
设置扰动时间及开关动作序列（使用Event模块或Breaker控制）；
系统复杂性越高，越需要分层建模与模块化设计。
4. 仿真设定与输出管理
完成模型构建后需配置仿真参数：
选定仿真时间（如10s、30s）；
设置步长（建议使用动态步长或设为固定在20µs以下）；
确保多机输出变量（电压、电流、频率、转速等）被加入图表、表格或文件导出；
可将多个子系统模型保存为模块（.sm）进行复用；
提示：使用“Signal Label”和“Meter”组件建立测点网络，便于后期快速定位问题源头。

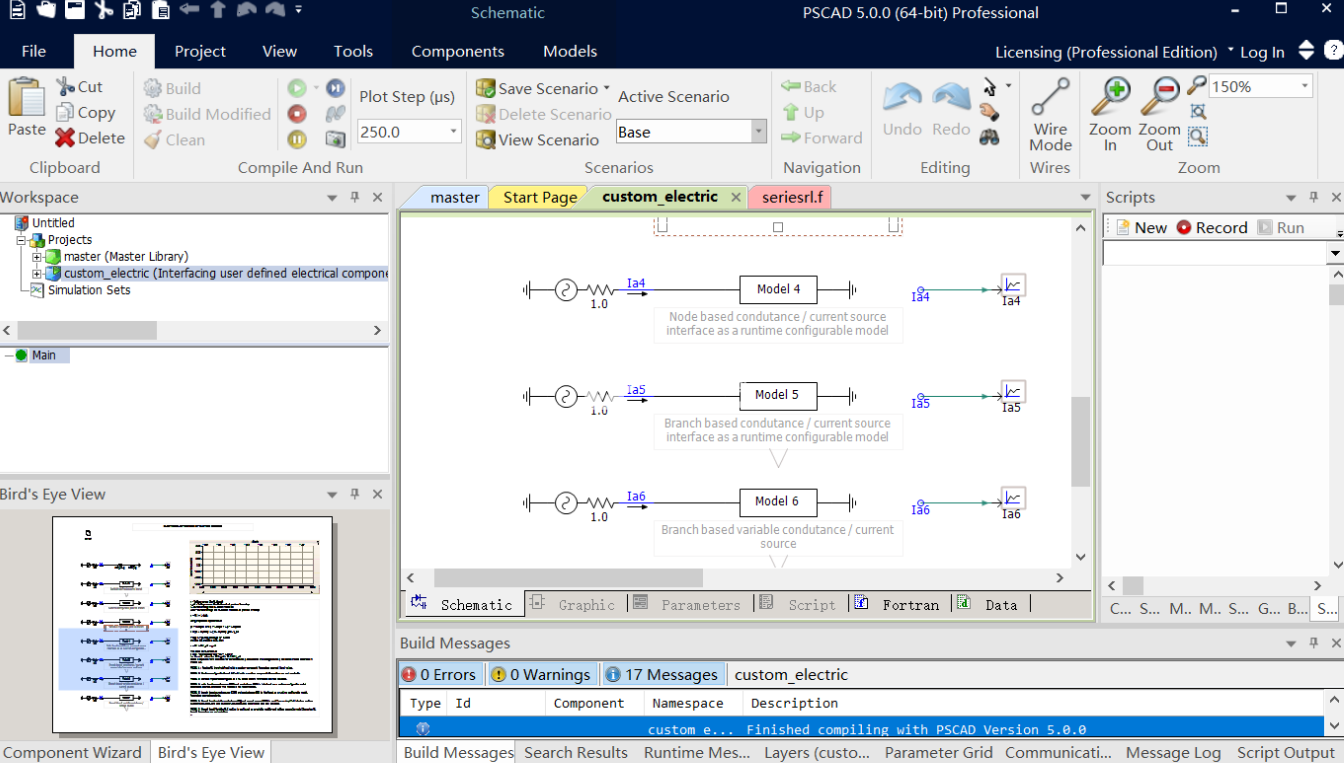

二、PSCAD怎么同步多机仿真
多机仿真难点不只是建模，更在于多个电源之间如何精确同步运行。同步失败将引发频率震荡、电压漂移甚至全系统崩溃。因此，PSCAD提供了多种控制手段，确保发电机之间能够稳定同步。
1. 启动同步控制器
PSCAD中内置多种**AVR（自动电压调节器）和GOV（调速器）**模块：
每台发电机需接入AVR与GOV子模块，用于控制励磁和输出频率；
推荐使用IEEE标准控制模型（如IEEE Type 1、Type AC5）；
确保所有机组设置一致的参考频率、同步角和转速目标值；
控制器设置后，通过PID控制保持发电机输出一致性。
2. 实现机械同步条件
如果系统为同步并网型（即所有机组通过主母线共用负载），需要保持以下指标同步：
频率：转速一致，避免“打轴”；
相位：避免相位不匹配造成冲击电流；
幅值：电压一致，避免功率振荡；
通过对每台机组的电压、频率反馈闭环控制，可以实现相对稳定的同步。
3. 时间步统一与全局同步标记
为避免多个机组出现“数值非同步”（模拟器角度），需注意：
全部机组在同一仿真时间步下运行；
仿真设置中启用全局同步标记（Global Synchronization）；
避免部分模块采用不同集成方法（如显式 vs 隐式）；
所有电气元件之间存在至少一个电阻支路，确保数值解不发散；
建议：开启Scope Sync与所有信号采集同步，避免数据时间轴不一致。
4. 利用“同步同步指示器”模块辅助观察
PSCAD提供“同步观察器”（如Rotor angle difference block）模块，用于：
实时对比多个机组的转子角；
如果角差超过一定范围，则触发报警或停机保护；
可结合Script或Trip机制实现自动切除非同步机组；
这种方式尤其适用于测试仿真中多个微电源协同稳定性。
三、多机仿真在PSCAD中的高级应用场景
1. 微电网孤岛检测与重合闸
多机系统常用于微电网仿真，需模拟如下功能：
断网后，系统进入孤岛运行模式；
某机组退出运行，其他机组负荷增加；
与主网恢复连接前，先同步频率与相位；
使用重合闸装置，判断角差在安全范围内自动合闸。
PSCAD可以使用逻辑判断模块+同步条件模块+Breaker延迟闭合实现完整流程。
2. 多台风电机组建模使用“风机+双馈异步发电机”模块组合：
每台风机独立受风速控制（可模拟阵风、风洞）；
并接入统一母线，测试机组间的响应时间差；
分析电压下跌时电网支撑能力（LVRT测试）；
这种应用非常适合风电场建设初期电网接入方案验证。
3. 多区域故障链式响应
当一处区域发生故障，整个系统如何层层响应：
使用Breaker、Fault模块模拟区域故障；
查看各机组的频率、电压、输出功率变化；
结合“继电保护逻辑”模块自动切除重故障线路；
使用Data Logger模块记录全过程用于验证保护策略。
总结
PSCAD软件如何实现多机仿真 PSCAD怎么同步多机仿真这两个问题的解决方案，涉及从建模方法、控制系统配置、数值精度处理到实际仿真逻辑的全面能力整合。通过构建多机模型、配置励磁与调速系统、设置电网参数及扰动源，再辅以实时同步控制与故障处理机制，用户可以在PSCAD中实现从风电、火电、多区域微电网到工业用电场景的完整多机仿真体系。对于研究者与工程师而言，熟练掌握这一套流程，不仅能提升项目交付效率，更是深入理解电力系统动态行为的关键基础。
