随着新能源并网与电力电子设备的广泛应用，电力系统谐波问题日益凸显。PSCAD 作为专业的电磁暂态仿真平台，凭借其高精度计算与灵活建模能力，成为谐波建模与分析的核心工具。本文将从谐波模型搭建、谐波分析方法以及延伸技术应用三个层面，系统阐述如何利用PSCAD 实现电力系统谐波问题的精准仿真与深度解析，为工程师提供可落地的解决方案。
一、PSCAD 如何搭建电力系统谐波模型
在PSCAD 中构建谐波模型需围绕谐波源定义、网络拓扑设计及参数配置展开，具体流程如下：
1.谐波源建模与参数设置
PSCAD 支持多种谐波源类型，包括非线性负载（如整流器、变频器）、电力电子设备（如逆变器、HVDC换流器）以及分布式电源（如光伏逆变器）。以典型6脉波整流器为例，用户需从元件库中选取三相桥式整流模块，配置二极管/晶闸管参数，并设置触发角控制逻辑。对于高频谐波源（如IGBT开关器件），需启用PSCAD 的“开关细节模型”以捕捉kHz级谐波分量。
2.电网拓扑与谐波传播路径搭建

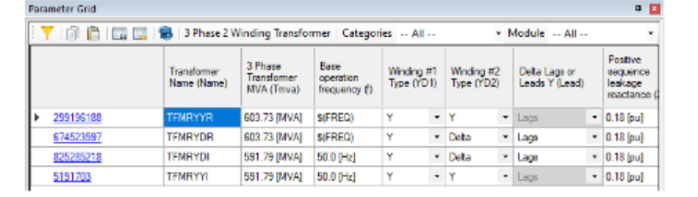

谐波传播受电网阻抗特性影响显著。在PSCAD 中需构建包含变压器、传输线路、补偿电容等元件的完整电网模型。例如，针对工业配电系统，需添加配电变压器（设置短路阻抗比）、电缆线路（采用频率相关模型）及并联电容器组。通过PSCAD 的“谐波阻抗扫描”功能，可自动生成网络阻抗-频率曲线，量化谐波放大风险。
3.仿真配置与模型验证
完成拓扑搭建后，需设置仿真步长（建议小于谐波周期的1/10）与总时长（覆盖稳态过程）。为验证模型准确性，可通过以下方法：
对比PSCAD 仿真结果与实测数据（如电能质量监测仪记录）。
使用内置傅里叶分析模块（FFT）检查基波与谐波幅值是否符合理论计算。
参考IEC61000-4-7标准，验证谐波分组与间谐波分析的合规性。
二、PSCAD 怎么做谐波分析
PSCAD 提供从时域仿真到频域解析的全套谐波分析工具，具体应用方法如下：
1.谐波畸变率计算与频谱可视化
通过PSCAD 的“Meter模块”或“自定义输出通道”，可实时采集电压/电流波形数据。利用以下工具进行深度分析：
FFT分析器：设置窗函数（如Hanning窗）与采样点数，自动生成0-50次谐波频谱图，并计算总谐波畸变率（THD）。
谐波阻抗矩阵：通过注入谐波电流法，求解系统各节点谐波阻抗，定位谐波谐振点。
2.谐波交互影响仿真
针对多谐波源系统，PSCAD 支持以下高级分析功能：
扫频分析：对特定频率范围内的谐波进行幅值-相位扫描，评估谐波叠加效应。
动态谐波分析：模拟负载突变或开关操作下的谐波时变特性，例如风电机组启停导致的谐波波动。
3.谐波标准符合性验证
PSCAD 可依据GB/T14549、IEEE519等标准，自动生成谐波限值对比报告。用户可通过以下步骤完成合规性校验：
定义公共连接点（PCC）并设置监测位置。
运行长时间仿真（如1小时），统计95%概率大值。
三、PSCAD 谐波治理方案设计
基于谐波分析结果，PSCAD 可进一步用于无源滤波器（PPF）、有源电力滤波器（APF）等治理方案的设计与验证：
1.无源滤波器参数优化
在PSCAD 中搭建LC单调谐或高通滤波器电路，通过以下步骤优化设计：
谐振频率匹配：调整电感与电容值，使滤波器中心频率对准目标谐波次数（如5次、7次）。
阻抗-频率特性测试：利用频域扫描功能，验证滤波器在基波频率下的低损耗特性及谐波频段的高阻抗特性。
容量校核：通过稳态仿真计算滤波器无功出力，避免过补偿导致电压升高。
2.有源滤波器控制策略验证
对于APF方案，PSCAD 支持从硬件在环（HIL）到软件仿真的多层次验证：
谐波检测算法：在PSCAD 中实现瞬时无功功率理论（pq理论）或同步参考帧（SRF）算法，提取谐波电流指令。
PWM调制与跟踪控制：设计滞环控制或空间矢量调制（SVPWM）策略，通过PSCAD 的IGBT模型验证电流跟踪精度。
系统级联稳定性分析：添加电网阻抗变化工况，测试APF在不同短路容量下的稳定运行范围。
3.混合滤波系统协同仿真

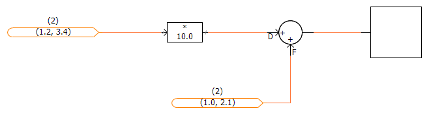

针对复杂工业场景，可在PSCAD 中构建PPF与APF的混合滤波系统，通过信号总线实现协调控制。例如，利用PPF滤除主要特征谐波，APF补偿剩余高频谐波，最终通过动态仿真验证综合治理效果。
PSCAD 如何搭建电力系统谐波模型PSCAD 怎么做谐波分析是解决现代电网电能质量问题的关键技术路径。通过本文的体系化解析，读者不仅能够掌握谐波建模的核心步骤与分析工具，还可借助PSCAD 实现从问题诊断到治理方案设计的全流程闭环。无论是基础理论研究还是实际工程应用，PSCAD 均以其卓越的仿真精度与高效的交互界面，成为电力系统谐波领域不可替代的解决方案。
