在电力系统仿真分析中，接地故障是最常见也是最关键的一类故障类型，广泛用于研究系统保护配置、继电保护响应、系统稳定性分析等课题。借助仿真工具如PSCAD（PowerSystemsComputerAidedDesign），工程师可以在不干扰实际设备运行的前提下，精确模拟各种接地故障场景，并分析故障对电力系统的影响。本文将围绕“PSCAD怎么模拟接地故障PSCAD如何设置接地故障参数”展开，详细解析故障设置流程、参数配置方式及仿真注意事项，帮助你掌握这一关键技能。

　　一、PSCAD怎么模拟接地故障

　　在PSCAD中，模拟接地故障的过程，本质上是通过设置一个短路路径，将某一相或多相连接到系统接地点。这个过程通常采用开关+接地电阻/导线组合模块来完成。以下是具体的建模流程：

　　1.创建基础电力系统模型

　　首先你需要在PSCAD中搭建一个基础电力网络，如：发电机、变压器、输电线、负载等组成的典型系统。

　　2.插入故障模拟元件

　　在PSCAD的MasterLibrary中，常见用于故障模拟的模块有：

　　ControlledSwitch（受控开关）

　　Ground（接地端）

　　RMSFaultLogic（故障控制逻辑）

　　TimeDelay（延时模块）

　　你可以通过如下方式模拟接地故障：

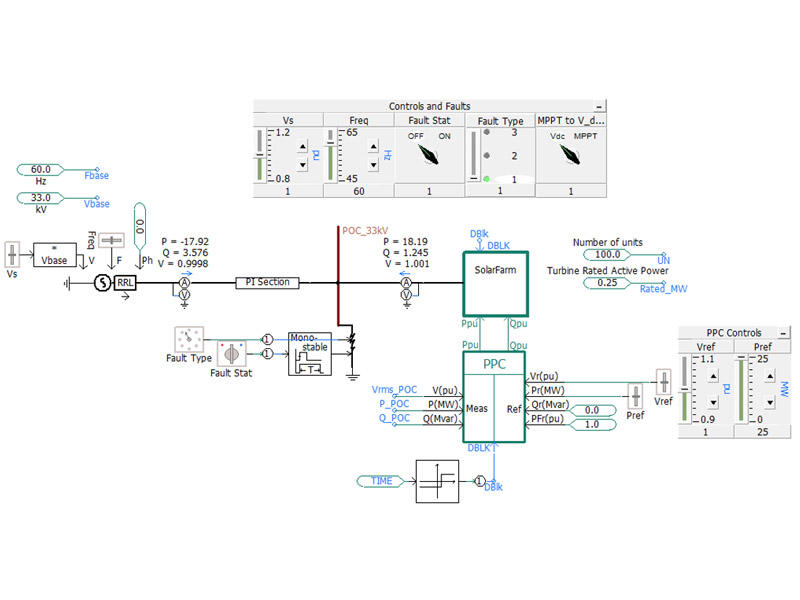

　　方法一：使用“受控开关+接地”组合

　　在目标节点（例如A相母线）与地之间，串接一个受控开关。开关闭合时，节点等效接地，即形成短路。

　　操作步骤如下：

　　将受控开关的一端连接到需要故障的节点（如A相）；

　　另一端连接到一个电阻或电感，然后再连接到地；

　　使用RMSFaultLogic或StepFunction控制开关闭合时间；

　　设置仿真时间及采样步长。

　　方法二：使用“Three-PhaseFault”模块（快速配置）

　　在PSCADv4之后的版本中，提供了快捷的三相故障模块（Three-PhaseFault）或Single-Line-to-GroundFault（SLG）模块，可以快速模拟以下故障：

　　单相接地（SLG）

　　两相短路（LL）

　　两相接地（LLG）

　　三相短路（3Φ）

　　使用此模块只需设置故障起止时间及故障类型，即可完成配置，适合初学者快速上手。

　　二、PSCAD如何设置接地故障参数

　　模拟接地故障并非仅仅是连接一个“地线”那么简单，真正精准的模拟需考虑多项参数：故障类型、接地电阻值、故障持续时间、故障触发逻辑、节点位置等。以下逐项说明设置方法：

　　1.故障类型选择

　　不同的接地故障形式对系统影响不同：

　　单相接地故障（SLG）：影响最广泛，占比超60%，用于检验继电保护动作；

　　两相接地故障（LLG）：更严重，常用于中压系统故障测试；

　　三相接地故障（3LG）：系统对称故障，最严重但概率较低。

　　PSCAD中可以通过三相受控开关或专用故障模块选择故障类型。

　　2.接地电阻/阻抗设置

　　接地电阻的作用：控制故障电流大小、模拟不同接地系统（如有效接地/高阻接地/非有效接地）。

　　在开关与地之间插入一个“Resistor”，并设置其值：

　　有效接地系统：电阻设置为接近0（如0.001Ω）；

　　高阻接地：电阻设置为几十到几百欧姆；

　　非有效接地：可以加入电感或设电阻为∞。

　　模块选择如下：

　　3.故障持续时间设置

　　控制受控开关的闭合与断开时间：

　　可使用Step函数控制（Stepatt=1s，value=1）；

　　可使用RMSFaultLogic模块，通过设置“故障起始时间”、“持续时间”等参数；

　　推荐使用“Timer”模块控制闭合触发，易于调试。

　　示例设置：

　　4.故障位置选择

　　接地故障的模拟节点可选在：

　　输电线路上（中点/末端/首端）

　　母线节点

　　变压器一次侧/二次侧

　　任一负载前后

　　常见场景：220kV母线单相接地，110kV线路远端单相接地等。

　　5.故障模块配置（简洁方式）

　　如使用“Three-PhaseFault”模块，设置如下：

　　FaultStartTime：设为1.0s

　　FaultDuration：0.2s

　　FaultType：选择SLG/LL/LLG/3LG

　　FaultResistance：设为0.001Ω

　　然后连接模块到目标线路或母线节点即可。

　　三、接地故障仿真常见问题与分析技巧

　　为了确保仿真数据可靠，工程师还需掌握以下技巧：

　　1.检查仿真步长（Timestep）设置

　　接地故障会引发大电流突变，建议步长设置为10us或更小，避免数值不稳定。

　　2.观察关键量：

　　故障点电压是否跌为0

　　故障电流是否达到预期值

　　零序电压/电流变化情况

　　继电器是否正确动作

　　3.配合保护逻辑仿真

　　接地故障模拟往往用于检验保护动作。例如是否能触发：

　　零序过电流保护（ZOP）

　　接地距离保护

　　保护跳闸延时设定

　　4.故障后恢复检查

　　故障清除后系统电压是否恢复正常？有无过电压、谐波？这也是故障分析的重要部分。

　　总结

　　通过本文的详细介绍，相信你已经全面掌握了“PSCAD怎么模拟接地故障PSCAD如何设置接地故障参数”的操作要点。从开关+接地组合建模到使用专用模块快速布设故障场景，从故障类型、位置、电阻设置到控制逻辑设定，PSCAD提供了丰富而直观的功能支持，适合用于各种实际电力系统接地故障仿真分析。

　　未来你还可以尝试：

　　扩展到多点并发故障；

　　模拟接地变压器引起的零序通道变化；

　　联动模拟保护继电器；

　　结合RTDS实时仿真平台进行硬件在环测试。

　　掌握接地故障仿真，等于掌握了电力系统最重要的一种异常分析手段。无论你是学生、电力工程师，还是科研人员，PSCAD都能为你提供高精度、高灵活性的仿真平台支持。
